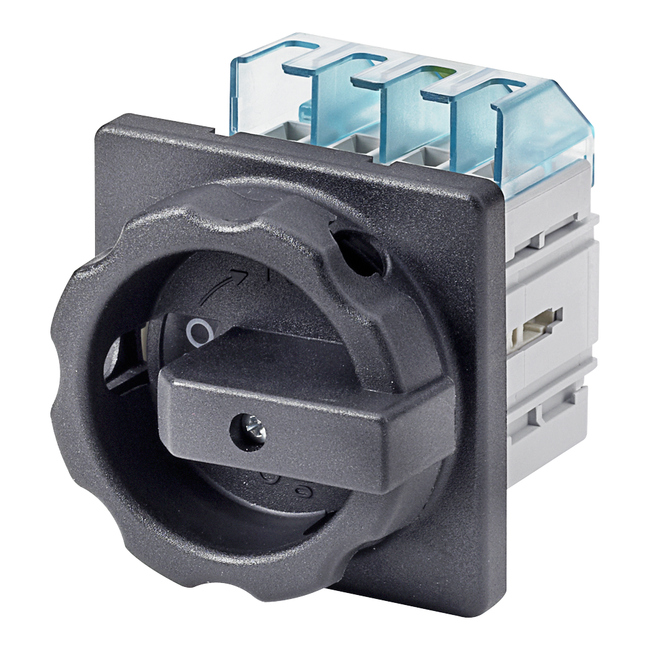

Выключатель разъединитель Siemens 3LD2504-1TL51
тел. +7(499)347-04-82
Описание Выключатель разъединитель Siemens 3LD2504-1TL51
Конечно, вот подробное описание, технические характеристики и информация по совместимости для выключателя-разъединителя Siemens 3LD2504-1TL51.
Общее описание
Siemens 3LD2504-1TL51 — это компактный и надежный выключатель-разъединитель (разъединительный выключатель нагрузки) в модульном исполнении для монтажа на DIN-рейку. Он предназначен для применения в распределительных щитах и системах управления.
Ключевые особенности и назначение:
- Функция разъединителя: Обеспечивает видимый разрыв цепи, что критически важно для безопасного проведения работ на электрооборудовании (в соответствии с требованиями электробезопасности). Имеет ярко выраженный визуальный индикатор положения ("ВКЛ"/"ВЫКЛ").
- Функция выключателя нагрузки: Позволяет включать и отключать нагрузку вручную в нормальных условиях эксплуатации.
- Номинальный ток: 40 А при температуре окружающей среды до 55°C.
- Категория применения (по IEC/EN 60947-3): AC-22A — для коммутации смешанных нагрузок (резистивных, индуктивных).
- Исполнение: 4-полюсный (3 фазы + нейтраль). Полюс нейтрали имеет такую же коммутационную способность, как и фазные полюса.
- Управление: Ручное, с помощью поворотной рукоятки (рычага). Возможна установка на дверь шкафа с помощью специального комплекта удлинения.
- Безопасность: Имеет двойной разрыв цепи на полюс, что повышает надежность и безопасность. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (защита IP20 со стороны клемм).
- Основное применение: Вводные и секционные рубильники в распределительных щитах, главные выключатели в системах управления, коммутация цепей питания оборудования (например, двигателей, ТЭНов, освещения) с обязательным обеспечением видимого разрыва.
Технические характеристики
| Параметр | Значение / Описание |
| :--- | :--- |
| Тип устройства | Выключатель-разъединитель (разъединительный выключатель нагрузки) |
| Серия | Siemens 3LD2 |
| Номинальный рабочий ток (Ie) | 40 А (при 55°C) |
| Номинальное напряжение (Ue) | 690 В AC |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 8 кВ |
| Количество полюсов | 4 полюса (3P+N) |
| Частота сети | 50/60 Гц |
| Категория применения | AC-22A (для смешанных нагрузок) |
| Степень защиты (IP) | IP20 (со стороны клемм) |
| Климатическое исполнение | От -25°C до +70°C (рабочая температура) |
| Момент затяжки клемм | 4 Н·м |
| Электромеханическая износостойкость | Более 10 000 циклов (включение-отключение без тока) |
| Сечение подключаемого провода | Гибкий провод: 1x(1.5-25 мм²) / 2x(1.5-16 мм²)
Жесткий провод: 1x(1.5-35 мм²) / 2x(1.5-25 мм²) |
| Способ монтажа | На DIN-рейку TH35 (по ГОСТ Р МЭК 60715) |
| Материал контактов | Серебросодержащий, стойкий к дуге |
| Положения рукоятки | "0" (ВЫКЛ) — "I" (ВКЛ) с четкой фиксацией |
| Вспомогательные контакты | Нет в базовой версии. Возможно опциональное присоединение контактных приставок. |
Парт-номера (артикулы) и совместимые аксессуары
Базовое устройство имеет один каталожный номер: 3LD2504-1TL51.
Для расширения функциональности используются дополнительные аксессуары, которые приобретаются отдельно:
-
Комплекты для монтажа на дверь:
3LD2910-0A— Удлинительный вал 210 мм.3LD2910-0B— Удлинительный вал 300 мм.3LD2910-0C— Удлинительный вал 450 мм.3LD2920-1A— Набор для монтажа на дверь (включает рукоятку, вал, крепеж).
-
Вспомогательные контакты (сигнализация положения):
3LD2600-0A— 1НО (нормально открытый) + 1НЗ (нормально закрытый) контакт.3LD2600-0B— 2НО контакта.3LD2600-0C— 2НЗ контакта.- Примечание: К одному выключателю можно подключить до 2-х контактных приставок любого типа.
-
Защитные крышки (перегородки):
3LD2940-1A— Защитная крышка для предотвращения случайного прикосновения к клеммам.
-
Ручки (рычаги) управления:
3LD2900-1A— Стандартная рукоятка (обычно входит в комплект).3LD2900-1C— Рукоятка с возможностью запирания в положении "0" навесным замком (до 3-х замков).
Совместимые и аналогичные модели
- В рамках серии Siemens 3LD2: Модели с другим количеством полюсов или номинальным током (например, 3LD2502-1TL51 — 2P, 40A; 3LD2504-1TL41 — 4P, 25A; 3LD2604-1TL51 — 4P, 63A).
- Аналоги от других производителей (прямой замены по габаритам и креплению может не быть, требуется проверка по параметрам):
- ABB: Серия OT (например, OT40F4C).
- Schneider Electric: Серия iC60 (iINT) или Acti 9 iID.
- Legrand: Серия DX³.
- KEAZ (КЭАЗ): Серия ОВ-40.
- IEK: Серия ВР-40.
Важное примечание: При замене или подборе аналога необходимо сверять не только номинальный ток и количество полюсов, но и категорию применения (AC-22A), номинальное напряжение, отключающую способность и габаритные/монтажные размеры. Для ответственных применений рекомендуется консультация с проектировщиком или специалистом.
