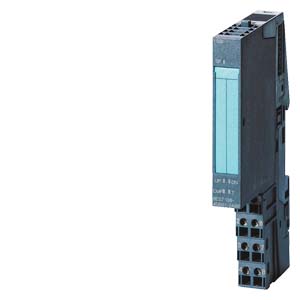

Модуль Siemens 6ES7 138-4DA04-0AB0

Конечно. Вот подробное описание, технические характеристики, парт-номера и совместимые модели для модуля Siemens 6ES7 138-4DA04-0AB0.

Общее описание

Модуль 6ES7 138-4DA04-0AB0 — это аналоговый выходной модуль для системы распределенного ввода/вывода SIMATIC ET 200S. Он предназначен для преобразования цифровых значений, поступающих от контроллера (например, SIMATIC S7-300/1500), в стандартные аналоговые сигналы для управления исполнительными механизмами.

Ключевые особенности и назначение:

• Тип: Выходной аналоговый модуль (4AO).
• Назначение: Преобразование цифровых сигналов в аналоговые для управления внешними устройствами, такими как:
  • Частотные преобразователи (для регулировки скорости двигателей)
  • Регулирующие клапаны и заслонки
  • Сервоприводы
  • Задатчики скорости и усилия
• Система: Модуль устанавливается в станцию распределенного ввода/вывода ET 200S, которая связывается с главным контроллером по полевой шине PROFIBUS DP или PROFINET IO.
• Конструкция: Выполнен в компактном формате и устанавливается на монтажную плату ET 200S. Является "сменным модулем питания" (SM), то есть может быть "подключен/отключен" при включенном питании (функция модульной замены).

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Артикул производителя (MLFB) | 6ES7 138-4DA04-0AB0 | | Тип модуля | Аналоговый выходной, 4 канала | | Напряжение питания модуля | 24 В DC (от мостового основания PM-E) | | Диапазон выходных сигналов | • Напряжение: ±10 В, 0 ... 10 В
• Ток: 0 ... 20 мА, 4 ... 20 мА | | Разрешение (цифровое) | 15 бит + знак (для диапазонов ±10 В)
15 бит (для униполярных диапазонов) | | Точность (при 25°C) | ±0.3% (для диапазонов 0/4...20 мА и 0...10 В)
±0.4% (для диапазона ±10 В) | | Время установления | < 0.5 мс (для напряжения)
< 1.5 мс (для тока) | | Макс. нагрузка | • Токовый выход: 500 Ом
• Напряженческий выход: 1 кОм | | Гальваническая развязка | • Между каналами: Да
• Между каналами и шиной: Да
• Между каналами и питанием: Нет | | Подключение | Через отдельный сменный клеммник (требует отдельного заказа) | | Индикация работы | Светодиод "SF" (ошибка модуля/канала) | | Требуемое место | 1 модуль (ширина ~ 15 мм) | | Занимаемый адрес в процессе | 4 слова выхода (8 байт) | | Степень защиты | IP20 | | Рабочая температура | 0 ... +60 °C |

Парт-номера и сопутствующие компоненты

Для работы модуля необходимы дополнительные компоненты:

| Наименование | Парт-номер | Описание | | :--- | :--- | :--- | | Клеммник для подключения | 6ES7 193-4CA40-0AA0 | Сменный клеммник для подключения проводов к модулю (требуется 1 шт. на модуль). | | Мостовое основание (PM-E) | 6ES7 193-4CA30-0AA0
6ES7 193-4CA50-0AA0 и др. | Обеспечивает питание 24V DC для модуля. Выбирается в зависимости от необходимой мощности. | | Монтажная плата | 6ES7 193-4CC20-0AA0
6ES7 193-4CC30-0AA0 и др. | Базовая плата, на которую монтируются все модули ET 200S. Длина зависит от количества модулей. | | Модуль интерфейса (IM) | 6ES7 151-1AA05-0AB0 (PROFIBUS)
6ES7 151-3AA20-0AB0 (PROFINET) | Обеспечивает связь станции ET 200S с главным контроллером. |

Совместимые модели и системы

Модуль 6ES7 138-4DA04-0AB0 совместим со следующим оборудованием Siemens:

1. Контроллеры (Управляющие устройства):

• SIMATIC S7-300 (через процессорный модуль с интегрированным портом PROFIBUS-DP или модуль CP 342-5)
• SIMATIC S7-400 (через модуль интегрированного PROFIBUS-DP или модуль CP 443-5)
• SIMATIC S7-1200 (через коммуникационный модуль CM 1243-5 для PROFIBUS)
• SIMATIC S7-1500 (через коммуникационный модуль CM 1542-5 для PROFIBUS)
• Любые другие контроллеры с поддержкой мастер-профиля PROFIBUS-DP (например, от других производителей).

2. Интерфейсные модули для ET 200S:

• PROFIBUS-DP:
  • IM 151-1 BASIC (6ES7 151-1BA02-0AB0)
  • IM 151-1 STANDARD (6ES7 151-1AA05-0AB0)
  • IM 151-1 HF (6ES7 151-1CA00-0AB0)
• PROFINET IO:
  • IM 151-3 PN (6ES7 151-3AA23-0AB0) - обратите внимание, что даже с PROFINET интерфейсом модуль аналогового выхода подключается к нему и функционирует корректно.

3. Программное обеспечение для конфигурации и программирования:

• SIMATIC Step 7 (TIA Portal V13 и выше, а также более ранние классические версии Step 7 V5.x)
• SIMATIC PDM (Process Device Manager) для расширенной настройки параметров.

Важное примечание: Модель 6ES7 138-4DA04-0AB0 является более старой, но все еще широко используемой версией. На смену ей пришел усовершенствованный модуль 6ES7 138-4DA06-0AB0, который имеет улучшенные характеристики (например, большее разрешение 16 бит) и диагностику. При создании новых проектов рекомендуется рассматривать более новую модель.
