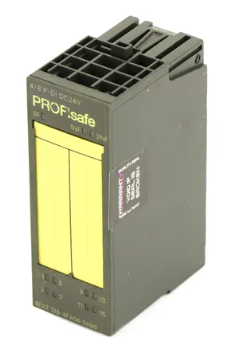

Модуль Siemens 6ES7138-4FA04-0AB0

Конечно. Вот подробное описание модуля Siemens 6ES7138-4FA04-0AB0, составленное в стиле технической документации.

Общее описание

Модуль 6ES7138-4FA04-0AB0 — это 2-канальный аналоговый входной модуль для систем автоматизации SIMATIC ET 200S. Он предназначен для подключения датчиков с токовым выходом и преобразования аналогового сигнала в цифровое значение, которое обрабатывается контроллером (ПЛК).

• Тип модуля: Аналоговый вход (AI)
• Семейство: SIMATIC ET 200S
• Основное назначение: Прием и оцифровка стандартных токовых сигналов 0-20 мА и 4-20 мА.
• Ключевая особенность: Модуль с высокой степенью помехозащищенности и диагностикой, такой как обрыв цепи, что особенно важно для сигнала 4-20 мА (обрыв фиксируется при токе < 3,6 мА).

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Артикул (Order Number) | 6ES7138-4FA04-0AB0 | | Торговое название | AI 2xI 2-/4-wire HS | | Количество каналов | 2 | | Тип сигнала | Токовый вход | | Диапазоны входных сигналов | 0...20 мА; 4...20 мА | | Разрешение | 15 бит (включая знак) | | Точность (при 25°C) | ±0.3% | | Время преобразования на канал | ~ 3 мс (для 2-х каналов ~ 6 мс) | | Входное сопротивление | 50 Ом | | Гальваническая развязка | • Между каналами: Да
• Между каналами и шиной: Да
• Между каналами и питанием электроники (ELW): Нет | | Питание электроники (ELW) | 24 В DC (номинальное) | | • Диапазон напряжения | 20,4 В ... 28,8 В DC | | • Потребляемый ток (макс.) | 30 мА | | Подключение датчиков | 2-проводные и 4-проводные датчики | | Диагностика | • Обрыв линии (датчика)
• Короткое замыкание
• Ошибка параметризации
• Ошибка модуля
• Ошибка питания электроники | | Индикаторы на модуле | • SF (красный) — неисправность модуля
• CH 1 / CH 2 (зеленые) — состояние каналов | | Требуемая мощность от шины (макс.) | 10 мА (от модуля питания PM-E) | | Требуемый базовый модуль (BM) | 1 штука (например, 6ES7193-4CA00-0AA0) | | Степень защиты | IP20 | | Рабочая температура | 0 °C ... +60 °C | | Размеры (Ш x В x Г) | 15 мм x 81 мм x 52 мм | | Вес | approx. 60 г |

Совместимые модели и необходимые компоненты

Для работы модуля в системе ET 200S требуются следующие компоненты:

1. Парт номера (сопутствующее оборудование)

• Базовый модуль (Base Module):

  • 6ES7193-4CA00-0AA0 — Стандартный базовый модуль
  • 6ES7193-4CB00-0AA0 — Базовый модуль с дополнительными клеммами
  • 6ES7193-4CD00-0AA0 — Сдвоенный базовый модуль (для двух модулей ввода/вывода)

• Модуль питания электроники (Power Module):

  • 6ES7138-4CA01-0AA0 — PM-E 24 V DC (для питания электроники модулей ввода/вывода)
  • 6ES7138-4CB11-0AB0 — PM-E DC 24...48 V DC (расширенный диапазон)

• Модуль интерфейса (Interface Module): Выбор зависит от типа протокола связи с головным контроллером.

  • Для PROFIBUS-DP:
    • 6ES7153-2BA00-0XB0 — IM151-1 BASIC
    • 6ES7153-2BA02-0XB0 — IM151-1 STANDARD
  • Для PROFINET IO:
    • 6ES7153-2BA10-0XB0 — IM151-3 PN BASIC
    • 6ES7153-2BA70-0XB0 — IM151-3 PN STANDARD
    • 6ES7153-2BA71-0XB0 — IM151-3 PN HF (High Feature)

2. Совместимые системы управления

Модуль работает в составе распределенной периферии ET 200S и управляется любым контроллером Siemens, поддерживающим соответствующий полевой протокол (PROFIBUS или PROFINET):

• Контроллеры SIMATIC S7-1500 (все модели)
• Контроллеры SIMATIC S7-1200 (все модели)
• Контроллеры SIMATIC S7-300 (через интерфейсные модули CP/IM)
• Контроллеры SIMATIC S7-400 (через интерфейсные модули CP/IM)
• Программируемые реле SIMATIC ET 200SP CPU
• ПЛК других производителей, поддерживающие протоколы PROFIBUS-DP или PROFINET IO (требуется соответствующая настройка и GSD-файл).

Краткое резюме

Модуль Siemens 6ES7138-4FA04-0AB0 — это надежное и точное решение для подключения двух токовых датчиков (например, датчиков давления, расхода, уровня) к распределенной системе ввода/вывода ET 200S. Его ключевые преимущества — высокая скорость преобразования, встроенная диагностика и гальваническая развязка между каналами, что делает его идеальным для применения в промышленных системах управления и АСУ ТП.

Для его использования обязательна установка на совместимый базовый модуль и наличие модуля питания электроники в стойке ET 200S.
