Модуль Siemens 6ES7 138-4CB11-0AB0

Конечно, вот подробное описание модуля Siemens 6ES7 138-4CB11-0AB0.

Описание

Модуль 6ES7 138-4CB11-0AB0 — это 4-канальный аналоговый входной модуль для систем распределенного ввода/вывода SIMATIC ET 200S.

Его основное назначение — преобразование аналоговых сигналов от датчиков (например, датчиков температуры, давления, расхода) в цифровые значения, которые обрабатываются центральным процессором (ПЛК) системы автоматизации.

Ключевые особенности:

• Тип: Модуль ввода аналоговых сигналов (AI).
• Количество каналов: 4.
• Технология: Подключение датчиков с помощью технологии модулей подачи питания и измерения нагрузки (MLFB) для каждого канала. Это позволяет гибко настраивать каждый канал независимо.
• Разрядность: Высокое разрешение (15 бит + знак), что обеспечивает высокую точность измерений.
• Гальваническая развязка: Модуль имеет гальваническую развязку между шиной PROFIBUS-DP и измерительными цепями, что повышает помехоустойчивость и надежность системы.
• Диагностика: Модуль поддерживает расширенные функции диагностики (обрыв цепи, короткое замыкание, перегрузка по току), что упрощает поиск и устранение неисправностей.

Типичные области применения:

• Системы контроля и управления технологическими процессами.
• Измерение температуры с помощью термопар (ТХК) или термосопротивлений (RTD).
• Сбор данных с датчиков давления, уровня, расхода и т.д.
• Любые задачи, требующие оцифровки аналоговых сигналов в распределенных конфигурациях.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Артикул (MLFB) | 6ES7 138-4CB11-0AB0 | | Наименование | SIMATIC ET 200S, AI 4xU/I/RTD/TC 15-bit | | Система | SIMATIC ET 200S | | Тип модуля | Аналоговый вход (AI) | | Количество каналов | 4 | | Подключаемые датчики | Напряжение, ток, термопара (ТХК), термосопротивление (RTD) | | Диапазоны входных сигналов | • Напряжение: ±80 мВ, ±250 мВ, ±500 мВ, ±1 В, ±2.5 В, ±5 В, ±10 В, 1-5 В
• Ток: ±3.2 мА, ±10 мА, ±20 мА, 0-20 мА, 4-20 мА
• RTD: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000, LG-Ni1000, Cu10 и др.
• Термопара: Типы L, N, K, J, E, R, S, B, C, TXK/XK (L) | | Разрешение | 15 бит + знак (включая бит знака) | | Точность (при 25°C) | ±0.1% (для сигналов напряжения/тока) | | Время преобразования | ~ 55 мс на все 4 канала (зависит от настроек) | | Гальваническая развязка | Да, между шиной PROFIBUS и измерительными цепями | | Диагностика | Обрыв цепи, короткое замыкание, перегрузка по току, ошибка модуля | | Электропитание модуля | 24 В DC (от базового модуля PM-E) | | Подключение | Через отдельные модули клемм (TM-P... или TM-E...) | Занимает слотов | 1 модульный слот на шине ET 200S | | Вес | Приблизительно 190 г | | Протокол связи | PROFIBUS-DP |

Совместимые модели и парт-номера

Для работы модуля 6ES7 138-4CB11-0AB0 в составе станции ET 200S требуются дополнительные компоненты.

1. Базовые модули (Power Modules)

Обеспечивают питание электронных компонентов модуля ввода/вывода.

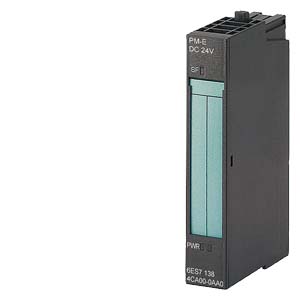

• PM-E: Модуль питания для электроники
  • 6ES7 138-4CA01-0AA0 - PM-E 24 В DC / 24 В DC
  • 6ES7 138-4CA50-0AA0 - PM-E 24 В DC / 24 В DC (с увеличенным временем сохранения данных)
• PM-D: Резервированный модуль питания (для повышения отказоустойчивости)

2. Терминальные модули (Terminal Modules)

Для подключения полевых проводов к модулю AI. Бывают механические (TM-P) и электронные (TM-E).

• TM-P15S23-A0 (механический, серый): 6ES7 193-4CC20-0AA0
• TM-P15S23-A1 (механический, синий): 6ES7 193-4CC30-0AA0
• TM-P15C23-01 (механический, с разъемом): 6ES7 193-4CE00-0AA0
• TM-E15S24-A0 (электронный, для модулей с технологией): 6ES7 193-4CA40-0AA0
• TM-E15C24-01 (электронный, с разъемом): 6ES7 193-4CB40-0AA0

3. Модули подачи питания и измерения нагрузки (MLFB)

Это ключевой компонент для данного модуля AI. Каждый канал требует своего MLFB-модуля, который определяет тип подключаемого датчика.

• Для токовых сигналов 2-проводной датчик (4-20 mA): 6ES7 138-4GA00-0AB0
• Для токовых сигналов 4-проводной датчик (4-20 mA): 6ES7 138-4GB00-0AB0
• Для напряжения (U): 6ES7 138-4FB00-0AB0
• Для RTD (2-проводное подключение): 6ES7 138-4DB00-0AB0
• Для RTD (3-проводное подключение): 6ES7 138-4DC00-0AB0
• Для RTD (4-проводное подключение): 6ES7 138-4DD00-0AB0
• Для термопар (TC): 6ES7 138-4EB00-0AB0
• Для термопар (TC) с компенсацией холодного спая: 6ES7 138-4EB10-0AB0

4. Интерфейсные модули (Interface Modules)

Модуль, который связывает станцию ET 200S с управляющей шиной (PROFIBUS или PROFINET).

• Для PROFIBUS-DP:
  • 6ES7 151-1AA02-0AB0 - IM151-1 Basic
  • 6ES7 151-1BA02-0AB0 - IM151-1 Standard
  • 6ES7 151-1CA00-0AB0 - IM151-1 HF (High Feature)
• Для PROFINET: (Обратите внимание, что модуль AI 6ES7 138-4CB11-0AB0 работает и в PROFINET-станциях через соответствующий IM)
  • 6ES7 151-3BA20-0AB0 - IM151-3 PN HF

5. Контроллеры (ПЛК), с которыми совместим

Станция ET 200S с этим модулем может быть подключена к любому контроллеру Siemens (и многих других производителей), который поддерживает протокол PROFIBUS-DP или PROFINET и выступает в роли ведущего устройства (DP-Master / IO-Controller).

• SIMATIC S7-300: Все CPU с поддержкой PROFIBUS/PROFINET (например, CPU 315-2 DP, CPU 317-2 PN/DP)
• SIMATIC S7-400: Все CPU с поддержкой PROFIBUS/PROFINET (например, CPU 412, CPU 416, CPU 417)
• SIMATIC S7-1500: Все CPU с поддержкой PROFIBUS (через коммуникационный процессор CM) или PROFINET.
• SIMATIC S7-1200 (с поддержкой PROFINET).
• Программируемые реле SIMATIC LOGO! (с поддержкой PROFINET).
• Контроллеры других производителей, поддерживающие стандартный PROFIBUS/PROFINET интерфейс.

Важное примечание: При выборе и конфигурации модуля обязательно используйте актуальную версию программного обеспечения SIMATIC STEP 7 (TIA Portal) или SIMATIC Manager, где можно точно сконфигурировать все параметры модуля и выбрать соответствующие MLFB для каждого канала.
