Пневмоцилиндр dsnu-25-75-P-A

Описание пневмоцилиндра DSNU-25-75-P-A

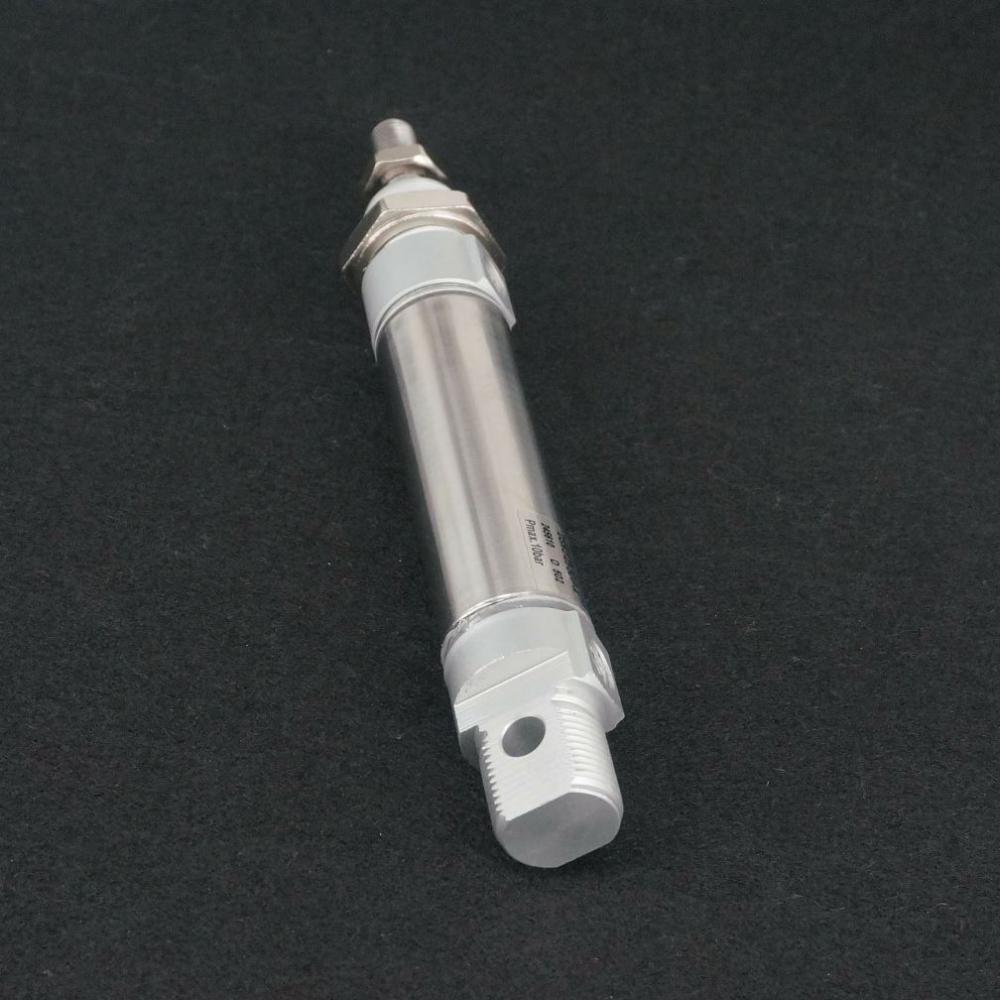

DSNU-25-75-P-A – это компактный пневматический цилиндр двойного действия с круглым корпусом, предназначенный для линейного перемещения рабочих органов в промышленных автоматизированных системах.

Основные особенности:

• Двойное действие – управление подачей сжатого воздуха на оба хода (вперед и назад).
• Корпус из анодированного алюминия – легкий и устойчивый к коррозии.
• Поршень с магнитным кольцом – совместим с датчиками положения.
• Демпфирование на концах хода – снижает ударные нагрузки и шум.
• Компактная конструкция – удобен для монтажа в ограниченном пространстве.

Технические характеристики:

| Параметр | Значение |
|-------------------------|-----------------------------|
| Тип цилиндра | Двойного действия (DSNU) |
| Диаметр поршня | 25 мм |
| Ход штока | 75 мм |
| Рабочее давление | 0,1–1,0 МПа (1–10 бар) |
| Макс. скорость | До 1,0 м/с |
| Температурный диапазон | -10°C до +70°C |
| Присоединение | Внутренняя резьба (P) |
| Тип штока | Одинарный |
| Материал корпуса | Алюминий (анодированный) |
| Материал штока | Закаленная сталь (хромированная) |
| Уплотнения | NBR (нитрил-бутадиеновый каучук) |
| Стандарт | ISO 6432 (DIN ISO 6432) |

Парт-номера и совместимые модели

Парт-номера для DSNU-25-75-P-A (в зависимости от производителя):

• SMC – DSNU-25-75-P-A (оригинальный код)
• Festo – DSNU-25-75-P-A (аналог)
• AirTAC – SC-25×75 (частично совместим)

Совместимые аксессуары:

• Датчики положения – SMC D-M9, Festo SEN-25
• Кронштейны крепления – SMC MBT-25, Festo BFT-25
• Пневморазъемы – G1/8, M5

Аналогичные модели других производителей:

• Festo – DNC-25-75-PPV-A
• Parker – 1P-25-75-A
• Norgren – RM/8025/M/75

Применение

Цилиндр DSNU-25-75-P-A используется в:

• Автоматизированных линиях сборки
• Упаковочном оборудовании
• Робототехнике
• Станках с ЧПУ

Если вам нужна дополнительная информация по монтажу или эксплуатации, уточните детали!

Пневмоцилиндр dsnu-25-75-P-A предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Пневмоцилиндр dsnu-25-75-P-A. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
