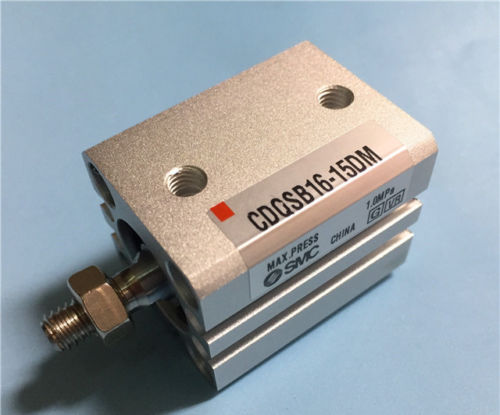

Пневматический цилиндр SMC CDQSB16-15DM CDQ2B12-5DCZ

Пневматический цилиндр SMC CDQSB16-15DM / CDQ2B12-5DCZ

Описание:

Цилиндры SMC серии CDQ2 / CDQSB – компактные пневматические цилиндры с возможностью бесступенчатого регулирования хода. Модели CDQSB16-15DM и CDQ2B12-5DCZ предназначены для точного позиционирования в автоматизированных системах, робототехнике и промышленных установках.

Основные особенности:
✔ Двойного действия – работа на сжатом воздухе в обоих направлениях.
✔ Регулируемый ход – возможность точной настройки положения штока.
✔ Компактная конструкция – малые габариты, высокая надежность.
✔ Демпфирование – встроенные амортизаторы для снижения ударных нагрузок.
✔ Разные варианты крепления – стандартное (фланцевое, лапки).

Технические характеристики:

| Параметр | CDQSB16-15DM | CDQ2B12-5DCZ | |-----------------------------|-----------------------|-----------------------| | Тип цилиндра | Двойного действия | Двойного действия | | Диаметр поршня (мм) | 16 | 12 | | Ход (мм) | 15 | 5 | | Рабочее давление (МПа) | 0,1–1,0 | 0,1–1,0 | | Макс. скорость (м/с) | 0,5 | 0,5 | | Среда | Сжатый воздух (фильтрованный) | Сжатый воздух (фильтрованный) | | Температура эксплуатации| -10°C до +60°C | -10°C до +60°C | | Материал корпуса | Алюминий | Алюминий | | Материал штока | Нержавеющая сталь | Нержавеющая сталь | | Присоединительная резьба| M5x0.8 | M5x0.8 | | Способ монтажа | Фланец | Фланец |

Парт-номера и совместимость:

CDQSB16-15DM:

• Основной парт-номер: CDQSB16-15DM
• Альтернативные обозначения: CDQ2B16-15DM (устаревшая маркировка)
• Совместимые аксессуары:
  • Кронштейны: MBQ2, MBT
  • Датчики положения: D-M9, D-A93
  • Клапаны: SY, VQ серии

CDQ2B12-5DCZ:

• Основной парт-номер: CDQ2B12-5DCZ
• Совместимые модели:
  • Аналоги: CDQ2B12-5D, CDQ2B12-5 (без демпфирования)
  • Датчики: D-Z73, D-M9B
  • Пневмоподводы: KQ2, KQ3

Применение:

• Автоматизация производственных линий
• Робототехника
• Упаковочное оборудование
• Медицинские устройства

Если требуется точная замена или подбор аналога, лучше сверить данные по каталогу SMC или обратиться к официальному дилеру.

Пневматический цилиндр SMC CDQSB16-15DM CDQ2B12-5DCZ предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Пневматический цилиндр SMC CDQSB16-15DM CDQ2B12-5DCZ. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
