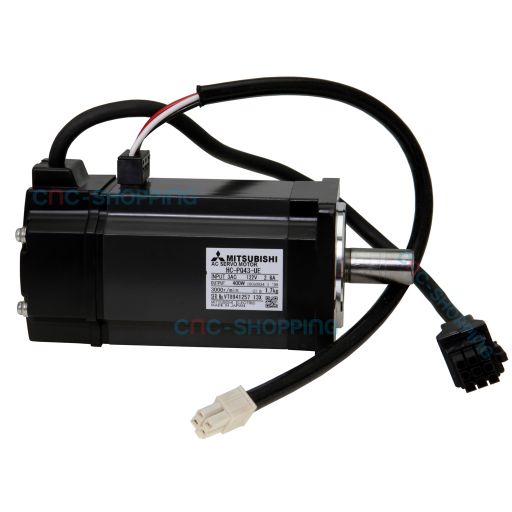

Серводвигатель Mitsubishi HC-PQ43-UE

Серводвигатель Mitsubishi HC-PQ43-UE: Описание и технические характеристики

Общее описание

Серводвигатель Mitsubishi HC-PQ43-UE – это высокомоментный бесщеточный двигатель переменного тока, разработанный для точного позиционирования и управления скоростью в промышленных автоматизированных системах. Он входит в серию HC-PQ и предназначен для работы с сервоусилителями Mitsubishi серии MR-J5, MR-J4 и MR-JE.

Двигатель отличается высокой динамикой, плавностью хода и устойчивостью к перегрузкам. Используется в станках с ЧПУ, робототехнике, упаковочном оборудовании, печатных машинах и других высокоточных системах.

Технические характеристики

| Параметр | Значение | |-----------------------------|-----------------------------------| | Тип двигателя | Бесщеточный синхронный (AC Servo) | | Мощность | 400 Вт (0,4 кВт) | | Номинальный момент | 1,27 Н·м | | Макс. момент | 3,73 Н·м | | Номинальная скорость | 3000 об/мин | | Макс. скорость | 5000 об/мин | | Количество полюсов | 4 | | Код датчика | 20-bit (абсолютный/инкрементальный) | | Класс защиты | IP65 (пыле- и влагозащищенный) | | Охлаждение | Принудительное (вентилятор) | | Интерфейс подключения | Разъемное соединение (CN2) | | Рекомендуемый усилитель | MR-J5-40A, MR-J4-40A, MR-JE-40A | | Вес | ~3,5 кг |

Совместимые сервоусилители

Двигатель HC-PQ43-UE совместим с сервоусилителями Mitsubishi:

• MR-J5-40A (новейшая серия)
• MR-J4-40A (предыдущее поколение)
• MR-JE-40A (бюджетная линейка)

Парт-номера и аналоги

Основной номер двигателя:

• HC-PQ43-UE (базовая модель)

Сопутствующие компоненты:

• Кабель двигателя (пример): MR-J5BUS05M-A (5 м)
• Разъемный кабель (пример): MR-J5CN2
• Тормоз (опционально): HC-PQ43-UE с тормозом имеет маркировку HC-PQ43B-UE

Аналогичные модели в других сериях:

• HC-SF43 (альтернатива в серии HC-SF)
• HC-RF43 (редукторный вариант)

Применение

• Промышленные роботы
• Токарные и фрезерные станки с ЧПУ
• Упаковочные автоматы
• Текстильное оборудование

Если требуется точный подбор усилителя или дополнительных аксессуаров, уточните параметры вашей системы.
