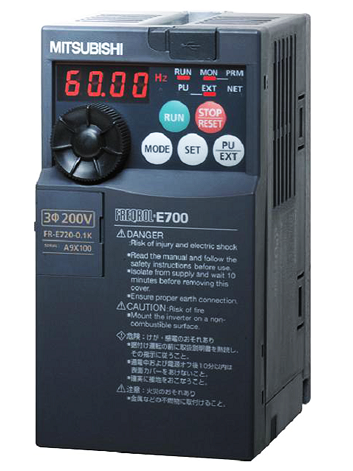

Частотный преобразователь FR-E720S-2.2K-CHT

Описание частотного преобразователя Mitsubishi Electric FR-E720S-2.2K-CHT

Частотный преобразователь FR-E720S-2.2K-CHT – это компактный и экономичный инвертор от Mitsubishi Electric, предназначенный для управления скоростью трехфазных асинхронных двигателей мощностью 2,2 кВт (3 л.с.).

Данная модель относится к серии FR-E700S, которая отличается высокой энергоэффективностью, широким функционалом и простотой настройки. Преобразователь поддерживает работу с векторным управлением без датчика (Sensorless Vector Control), что обеспечивает высокую точность регулирования скорости и момента.

Основные технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Модель | FR-E720S-2.2K-CHT | | Мощность двигателя | 2,2 кВт (3 л.с.) | | Входное напряжение | 3-фазное, 380–480 В, 50/60 Гц | | Выходной ток | 5,5 А | | Перегрузочная способность | 150% – 60 с, 200% – 0,5 с | | Метод управления | V/F, Sensorless Vector Control | | Диапазон регулирования скорости | 1:40 (при векторном управлении) | | Частота ШИМ | До 14,5 кГц | | Тормозной транзистор | Встроенный (для динамического торможения) | | Интерфейсы связи | RS-485 (Modbus RTU), встроенный ПИД-регулятор | | Защитные функции | Защита от перегрузки, перегрева, короткого замыкания, перенапряжения, обрыва фазы | | Охлаждение | Принудительное (вентилятор) | | Габариты (Ш×В×Г, мм) | 175 × 128 × 130 | | Вес | 2,0 кг | | Климатическое исполнение | IP20 |

Совместимые модели и парт-номера

Основные парт-номера для данной модели:

• FR-E720S-2.2K-CHT – полное обозначение модели
• FR-E720S-2.2K – базовая версия (без обозначения региона)

Совместимые тормозные резисторы:

• FR-ABR-H0.4K (0,4 кВт, 100 Ом)
• FR-ABR-H1.5K (1,5 кВт, 40 Ом)

Совместимые ПЛК и устройства управления:

• MELSEC FX3U, FX5U (через интерфейс RS-485)
• Пульты управления FR-PU07 (для настройки параметров)

Совместимые двигатели Mitsubishi:

• SF-JR 2.2 kW (3-фазные асинхронные двигатели)
• HC-SFS (серводвигатели с соответствующими адаптерами)

Применение

• Конвейерные системы
• Насосы и вентиляторы
• Текстильные машины
• Упаковочное оборудование
• Прочие системы автоматизации с регулируемым приводом

Преобразователь FR-E720S-2.2K-CHT является надежным решением для задач, требующих плавного пуска и точного управления скоростью двигателя.
