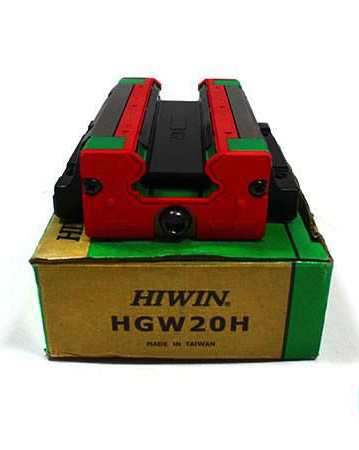

Каретка Hiwin HGW20H

Каретка Hiwin HGW20H: Описание и технические характеристики

Описание:
Каретка Hiwin HGW20H предназначена для линейных направляющих серии HG и является частью высокоточных систем линейного перемещения. Эта каретка обеспечивает плавное движение, высокую жесткость и долговечность даже при интенсивных нагрузках. Она совместима с рельсами серии HGR20 и подходит для использования в промышленном оборудовании, станках с ЧПУ, автоматизированных линиях и робототехнике.

Технические характеристики:

• Тип направляющей: Линейная рельсовая система серии HG
• Размер: 20 мм (соответствует ширине рельса HGR20)
• Количество рядов шариков: 4
• Тип каретки: Стандартная (H), с предварительным натягом
• Грузоподъемность:
  • Радиальная динамическая (C): ~14,9 кН
  • Радиальная статическая (C₀): ~22,6 кН
• Жесткость: Высокая (благодаря 4-точечному контакту шариков)
• Класс точности: Высокий (стандартный – Normal, доступны варианты с повышенной точностью)
• Материал: Высокопрочная закаленная сталь, антикоррозийное покрытие
• Рабочая температура: -30°C до +80°C
• Смазка: Консистентная смазка (поставляется предварительно смазанной)

Парт-номера и совместимые модели:

• Стандартная каретка HGW20H:

  • HGW20HA (стандартная длина)
  • HGW20HB (удлиненная версия)
  • HGW20HC (усиленная конструкция)

• Совместимые рельсы:

  • HGR20 (стандартный рельс)
  • HGR20R (рельс с повышенной точностью)
  • HGR20H (рельс с высокой жесткостью)

• Аналоги и совместимые серии:

  • Hiwin EGW20 (экономичная серия)
  • THK SR20 (аналог от THK, требует проверки совместимости)
  • NSK LSR20 (возможна замена при соблюдении параметров)

Применение:

• Промышленные станки
• 3D-принтеры и ЧПУ
• Медицинское оборудование
• Автоматизированные системы

Каретка HGW20H отличается высокой надежностью и подходит для оборудования, требующего точного позиционирования и долговечности. При выборе аналогов важно учитывать параметры нагрузки и класс точности.

Если нужны дополнительные данные (чертежи, вес, варианты уплотнений), уточните запрос!
