Hiwin HGW20CC

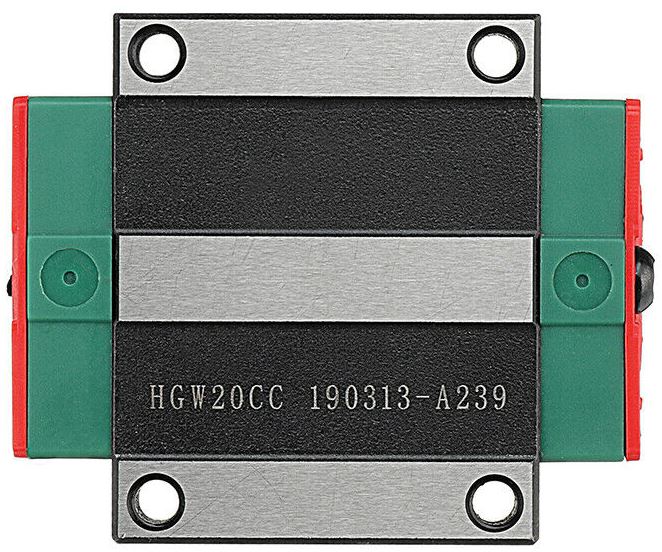

Hiwin HGW20CC - Линейная направляющая качения

Описание:

Hiwin HGW20CC — это высокоточная линейная направляющая качения с четырьмя рядами шариков, обеспечивающая плавное перемещение и высокую жесткость. Она предназначена для применения в станках с ЧПУ, промышленных роботах, автоматизированных системах и другом прецизионном оборудовании.

Отличается высокой нагрузочной способностью, долговечностью и устойчивостью к вибрациям. Имеет компактную конструкцию и подходит для установки в различных конфигурациях.

Технические характеристики:

| Параметр | Значение |
|---------------------------|---------------------------|
| Тип направляющей | Линейная рельсовая с четырьмя рядами шариков |
| Размер (ширина рельса) | 20 мм |
| Точность | Стандартная (Normal), Высокая (High) |
| Динамическая нагрузка (C) | ~10–12 кН (зависит от модели) |
| Статическая нагрузка (Co) | ~15–18 кН (зависит от модели) |
| Длина рельса | Стандартные: 500–2000 мм (возможны нестандартные длины) |
| Материал | Высококачественная сталь, закаленная и шлифованная |
| Класс защиты | Стандартный (возможны опции с уплотнениями) |
| Температура эксплуатации | -20°C до +80°C (для стандартных моделей) |

Парт-номера и совместимые модели:

Основные парт-номера:

• HGW20CC (базовая модель)
• HGW20CA (альтернативная конфигурация)
• HGW20CC-Z0 (модель с повышенной точностью)
• HGW20CC-R (усиленная версия)

Совместимые каретки:

• HGW20CC → HGH20CA, HGH20HA (в зависимости от нагрузки)
• Совместимость с другими сериями Hiwin (HG, MG, EG) требует проверки по спецификациям.

Аналоги и совместимые бренды:

• THK → SR20, SHS20
• NSK → LH20, LS20
• IKO → LRF20

Применение:

• Станки с ЧПУ (фрезерные, токарные)
• Промышленные роботы и манипуляторы
• Автоматизированные системы транспортировки
• Измерительное и медицинское оборудование
