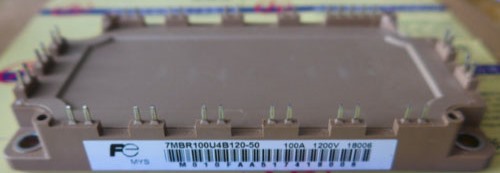

IGBT 7MBR100U4B120-50

Артикул: 296567

Под заказ. До 45 рабочих дней

цена: 5 900

цена актуальна на: 10.07.2022

от 10шт - скидка 5%
от 30шт - скидка 10%

IGBT 7MBR100U4B120-50 — силовой полупроводниковый компонент для ремонта и обслуживания промышленной электроники. Перед заказом сверьте обозначение 7MBR100U4B120-50, корпус, распиновку и электрические параметры с оригинальной деталью.

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание IGBT 7MBR100U4B120-50

Описание IGBT модуля 7MBR100U4B120-50

7MBR100U4B120-50 – это IGBT-модуль (биполярный транзистор с изолированным затвором) от Fuji Electric, предназначенный для использования в силовой электронике, инверторах, частотных преобразователях и системах управления двигателями. Модуль имеет компактную конструкцию с высокой эффективностью и надежностью, подходит для промышленных применений.

Технические характеристики

| Параметр | Значение | |----------------------------|---------------------------------| | Тип модуля | IGBT (2 в 1: диод + транзистор) | | Макс. напряжение (V_CES) | 1200 В | | Ном. ток коллектора (I_C) | 100 А (при 25°C) | | Макс. импульсный ток (I_CP) | 200 А | | Рассеиваемая мощность (P_tot) | 500 Вт | | Напряжение насыщения (V_CE(sat)) | 2.1 В (при 100 А) | | Время включения (t_on) | 0.15 мкс | | Время выключения (t_off) | 0.7 мкс | | Температура хранения | -40°C ... +125°C | | Температура перехода (T_j) | до +150°C | | Корпус | 7MBR-серия (изолированный) |

Совместимые модели и парт-номера

Аналоги и замены:

Fuji Electric:
- 7MBR100UB120-50
- 7MBR100U4B120-50 (полный аналог)
- 7MBR100UF120-50 (с улучшенными характеристиками)
Mitsubishi:
- CM100DY-24H
- CM100DY-24S
Infineon:
- FF100R12KT4
- FF100R12KS4
SEMIKRON:
- SKM100GB12T4

Совместимые модули в других сериях:

Fuji 6MBR: 6MBR100UB120-50 (более старая версия)
Hitachi: MBN1000C33-120

Применение

Промышленные частотные преобразователи
Системы управления электродвигателями
ИБП (источники бесперебойного питания)
Сварочные инверторы
Тяговые преобразователи

Модуль 7MBR100U4B120-50 обеспечивает высокую эффективность и надежность в тяжелых условиях эксплуатации. При замене рекомендуется проверять соответствие электрических и тепловых параметров.

Если нужна дополнительная информация по аналогам или схемы подключения, уточните запрос.

Парт номера для IGBT 7MBR100U4B120-50

7MBR100U4B-120-50
7MBR100U4B120-50
7MBR100U4B12050

Дополнительная информация

IGBT 7MBR100U4B120-50 предназначен для замены и ремонта силовых электронных узлов. Точное обозначение компонента — 7MBR100U4B120-50. Для правильного подбора необходимо сверить полную маркировку, тип корпуса, схему выводов, допустимые ток и напряжение, а также параметры управления с документацией оборудования и оригинальным компонентом. При сомнениях отправьте специалисту магазина фото маркировки и платы.
