ПЛК Fatek FBs-CB5

Описание PLC Fatek FBs-CB5

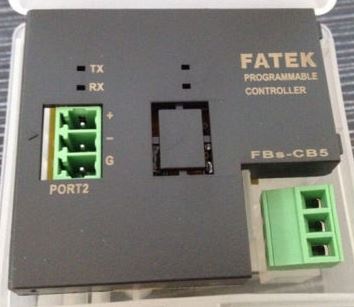

Fatek FBs-CB5 – это коммуникационный модуль расширения для программируемых логических контроллеров (ПЛК) серии FBs от компании FATEK Automation. Этот модуль предназначен для организации связи между ПЛК и другими устройствами через интерфейс RS-485 с поддержкой протоколов MODBUS RTU и FATEK F-Link.

Модуль FBs-CB5 позволяет подключать до 5 дополнительных модулей расширения (аналоговых, цифровых, специализированных) к компактным ПЛК серии FBs, увеличивая функциональность системы автоматизации.

Технические характеристики FBs-CB5

| Параметр | Значение | |----------------------------|-------------| | Тип интерфейса | RS-485 (2-проводной) | | Протоколы связи | MODBUS RTU (ведущий/ведомый), F-Link (Fatek) | | Скорость передачи | 9600, 19200, 38400, 57600, 115200 бод | | Макс. расстояние связи | 1200 м (при 9600 бод) | | Подключение модулей | До 5 модулей расширения (FBs-серия) | | Напряжение питания | 24 В DC (от ПЛК через шину) | | Потребляемый ток | ~50 мА | | Рабочая температура | -10°C … +55°C | | Влажность | 5–95% (без конденсата) | | Габариты (Ш×В×Г) | 35×90×60 мм | | Монтаж | DIN-рейка | | Защита от помех | Гальваническая развязка, фильтрация |

Совместимые модели ПЛК и модули

FBs-CB5 предназначен для работы с контроллерами серии FBs, включая:

• FBs-10MA, FBs-20MA, FBs-32MA, FBs-40MA (базовые модели)
• FBs-24MC, FBs-40MC, FBs-60MC (расширенные)
• FBs-14MAR, FBs-24MAR (релейные выходы)

Совместимые модули расширения

• Цифровые вводы/выводы: FBs-6A, FBs-8AY2R, FBs-16XY
• Аналоговые модули: FBs-2AD2DA, FBs-4AD, FBs-4DA
• Термопары/RTD: FBs-4TC, FBs-6PT
• Спец. модули: FBs-CT7 (счетчик), FBs-HS1 (высокоскоростной)

Парт-номера и аналоги

• FBs-CB5 (основной артикул)
• FBs-CB5-MB (версия с улучшенной поддержкой MODBUS)
• Аналоги от других производителей:
  • Siemens (6ES7 972-0BB12-0XA0 – RS-485 модуль)
  • Mitsubishi (FX2N-485-BD – конвертер для FX-серии)

Применение

• Промышленная автоматизация
• Управление двигателями, датчиками, HMI
• SCADA-системы через MODBUS
• Расширение вводов/выводов ПЛК

Модуль FBs-CB5 отличается надежностью и простотой интеграции в системы на базе ПЛК Fatek FBs.
