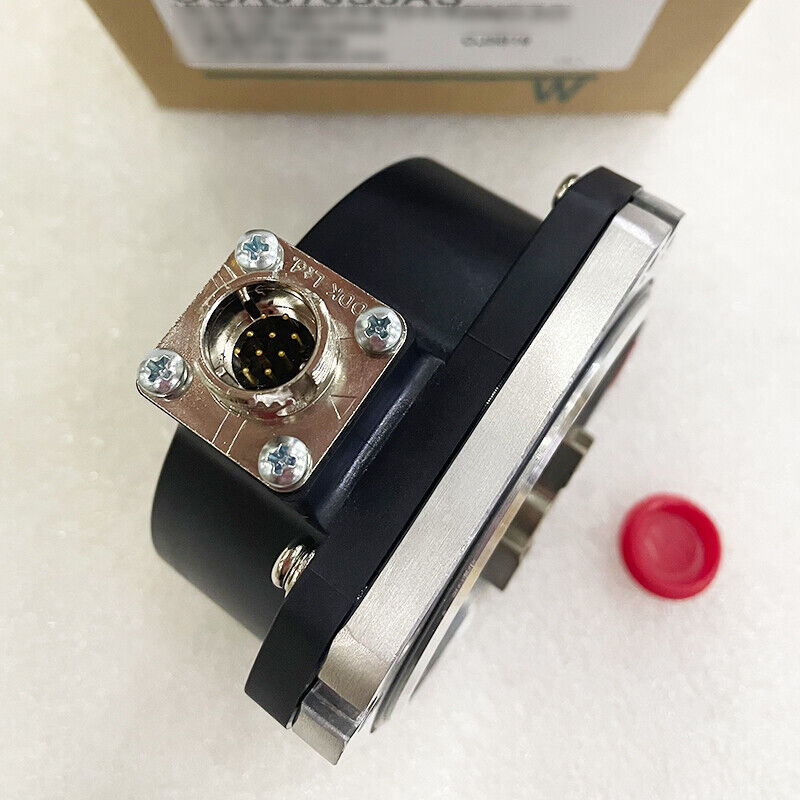

Энкодер Mitsubishi OSA676S5AS

Описание энкодера Mitsubishi OSA676S5AS

Энкодер Mitsubishi OSA676S5AS – это высокоточный инкрементальный энкодер с оптическим датчиком, предназначенный для измерения угла поворота, скорости и направления вращения вала. Используется в промышленных системах автоматизации, станках с ЧПУ, робототехнике и других приложениях, требующих точного позиционирования.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 1024 импульсов на оборот (PPR) |
| Выходной сигнал | Двухканальный (A, B) с индексным сигналом (Z) |
| Форма выходного сигнала | Линейный драйвер (дифференциальный RS-422) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 100 мА |
| Частота отклика | До 300 кГц |
| Максимальная скорость вращения | 6000 об/мин |
| Защита от помех | Высокая помехоустойчивость (оптическая изоляция) |
| Тип вала | Полый вал (сквозной) |
| Диаметр вала | 6 мм |
| Корпус | Алюминиевый, компактный |
| Степень защиты | IP50 (защита от пыли) |
| Рабочая температура | -10°C до +70°C |
| Виброустойчивость | 10–2000 Гц, 100 м/с² |
| Ударопрочность | 1000 м/с² (11 мс) |

Парт-номера и совместимые модели

Основной парт-номер:

• OSA676S5AS – базовая модель

Аналоги и совместимые модели:

• Mitsubishi OSA-S6-S (аналогичная серия)
• Omron E6B2-CWZ6C (1024 PPR, RS-422)
• Autonics E50S8-1024-3-T-5
• Hengstler RI58-O/1024EK.42KB
• Kübler 05.2400.1024.1024

Совместимость с контроллерами:

• Mitsubishi FX, Q, L серии PLC
• Fanuc CNC-системы
• Siemens SINUMERIK (через адаптеры)
• Allen-Bradley (совместимость через преобразователи сигналов)

Применение

• Промышленные роботы
• Станки с ЧПУ
• Текстильные машины
• Упаковочное оборудование
• Системы позиционирования

Энкодер OSA676S5AS обеспечивает высокую точность и надежность в условиях промышленной эксплуатации. Для подключения к различным системам могут потребоваться дополнительные согласующие модули или преобразователи сигналов.
