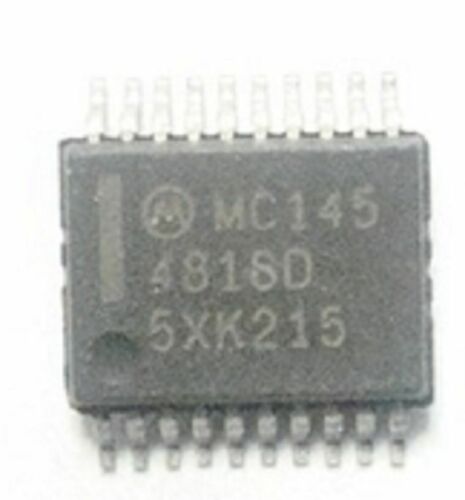

Freescale MC145481SD

Артикул: 403076

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Описание Freescale MC145481SD

Конечно, вот подробная информация о микросхеме Freescale MC145481SD.

Описание

MC145481SD — это аналоговый интерфейсный чип (Analog Front End - AFE), разработанный компанией Freescale Semiconductor (ныне часть NXP Semiconductors) для применения в системах передачи голосовых данных, прежде всего в модемах и факсимильных аппаратах.

По своей сути, это кодек (кодер/декодер) голосовой частоты с фильтрами (Voice-Band Audio Processor). Его ключевая задача — преобразовывать аналоговый голосовой сигнал (с микрофона или телефонной линии) в цифровую форму (для обработки процессором или модемом) и выполнять обратное преобразование — из цифрового потока данных в аналоговый сигнал (для подачи на динамик или в линию).

Микросхема интегрирует на одном кристалле все необходимые для этого функции:

  • Аналого-цифровые и цифро-аналоговые преобразователи (АЦП и ЦАП)
  • Переключаемые усилители для передачи (микрофон) и приема (динамик)
  • Фильтры нижних частот (ФНЧ) с характеристиками, соответствующими требованиям телефонии (полоса пропускания ~300-3400 Гц)
  • Схемы выборки-хранения (Sample & Hold)
  • Схему обнаружения тонального набора (DTMF) для приема сигналов от кнопочного телефона.
  • Эталонные источники напряжения

Микросхема выпускалась в пластиковом корпусе SOIC-28 (SD — обозначение корпуса).


Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Производитель | Freescale Semiconductor (Motorola) | | Тип | Аналоговый интерфейсный чип (AFE), кодек голосовой частоты | | Архитектура | Sigma-Delta (ΔΣ) | | Разрядность АЦП/ЦАП | 14-бит (с нелинейным компандированием по закону A/μ) | | Частота дискретизации | 8 кГц (стандартная для телефонии) | | Напряжение питания | +5 В ±10% | | Интерфейс управления | Последовательный синхронный интерфейс (аналогичный SPI) | | Полоса пропускания | 300 Гц – 3400 Гц (соответствует стандартам телефонии) | | Отношение сигнал/шум (SNR) | Типовое: 30 дБ | | Тип корпуса | SOIC-28 (Small Outline Integrated Circuit), 28 выводов | | Температурный диапазон | Коммерческий (0°C to +70°C) | | Ключевые функции | АЦП, ЦАП, программируемые усилители (микрофон/линия), ФНЧ, детектор тонального набора (DTMF) |

Дополнительные особенности:

  • Низкое энергопотребление.
  • Режим пониженного энергопотребления (Power-Down).
  • Программируемые коэффициенты усиления для передающего и приемного трактов.
  • Встроенный источник опорного напряжения.

Парт-номера (Part Numbers) и совместимые модели

Эта микросхема имеет несколько парт-номеров в зависимости от производителя и корпуса. Часто встречающиеся варианты:

  • MC145481SD — основной парт-номер от Freescale/Motorola в корпусе SOIC-28.
  • MC145481P — версия в корпусе PDIP-28 (пластиковый DIP с 28 выводами для монтажа в отверстия). Функционально полностью идентична SD-версии, отличается только тип корпуса.
  • MC145481L — версия в корпусе PLCC-28 (Plastic Leaded Chip Carrier). Также функциональный аналог.

Прямые аналоги и совместимые модели

MC145481SD является частью семейства голосовых кодеков от Motorola/Freescale. Наиболее близкие по функциональности и совместимые по выводам (pin-to-pin compatible) модели:

  1. MC145480 — Прямой функциональный аналог. Отличается в основном внутренними регистрами управления. Для замены может потребоваться корректировка программного обеспечения, управляющего регистрами.
  2. MC14LC5480 — Версия с низким энергопотреблением (Low Voltage) от Motorola. Внимание: Работает от напряжения 3.3В, не является прямой заменой по напряжению питания для 5В версии MC145481.
  3. MT9171 (Zarlink/Mitel) — Очень популярный и широко распространенный аналог. Часто используется как замена. Совместим по выводам и по функциям, но, как и с MC145480, могут быть отличия в управляющих регистрах.
  4. LE58QL481 (Lucent/AGERE Systems) — Еще один известный аналог от другого производителя.

Важное замечание по совместимости: Хотя многие из этих микросхем совместимы по выводам (распиновка одинаковая), они часто не полностью совместимы по программному обеспечению. Регистры управления (их адреса и значения бит) у разных производителей и даже внутри одного семейства могут отличаться. Поэтому замена одной микросхемы на другую в существующем устройстве возможна, но требует проверки и, скорее всего, адаптации прошивки управляющего процессора.
