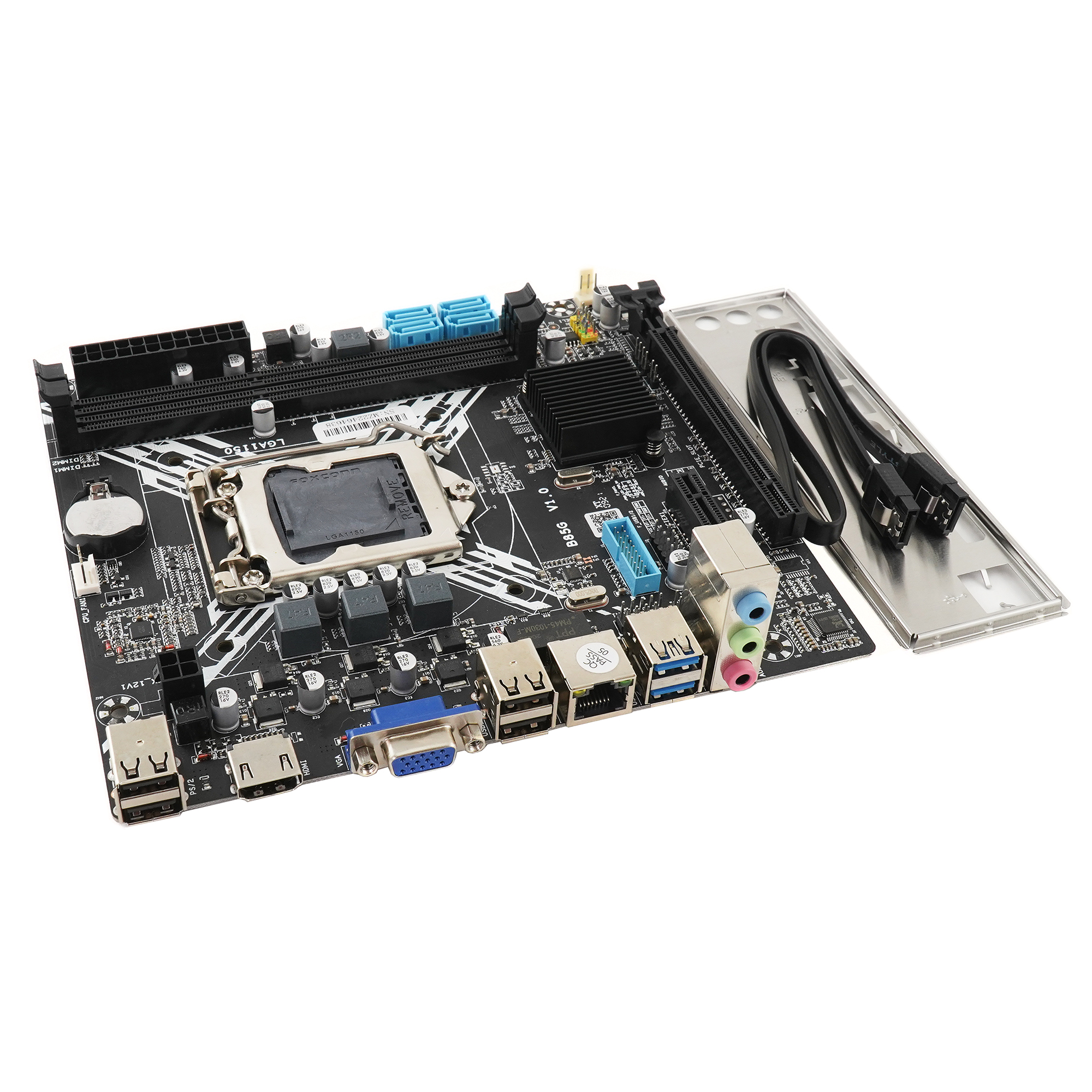

Материнская плата Azerty MB-B85-B LGA1150 Mini-DTX OEM

Конечно, вот подробное описание и технические характеристики для материнской платы Azerty MB-B85-B (LGA1150, Mini-DTX, OEM).

Стоит отметить, что Azerty — это не производитель материнских плат, а скорее всего сборщик систем или бренд, который продает платы под своим именем. Данная модель является OEM-продуктом (Original Equipment Manufacturer), что означает, что она поставлялась в предсобранных системных блоках и может иметь ограниченную поддержку и информацию в открытых источниках. Её основу составляет чипсет Intel B85.

Описание

Azerty MB-B85-B — это компактная материнская плата формата Mini-DTX, предназначенная для построения малоразмерных (SFF) и офисных систем на базе процессоров Intel 4-го поколения (кодовое имя Haswell) и 5-го поколения (кодовое имя Broadwell) с разъемом LGA 1150.

Благодаря чипсету Intel B85, плата предлагает стабильность и все ключевые функции для корпоративного и домашнего использования: поддержку технологии Intel Small Business Advantage, защиту от сбоев электропитания (Intel Smart Response Technology) и стандартный набор портов. Компактный размер Mini-DTX (203 x 170 мм) позволяет устанавливать плату в небольшие корпуса, где стандартные ATX-платы не помещаются.

Плата выполнена в скромном дизайне без излишеств, что типично для OEM-решений, и ориентирована прежде всего на надежность и выполнение базовых задач.

Технические характеристики

| Категория | Характеристики | | :--- | :--- | | Форм-фактор | Mini-DTX (203 x 170 мм) | | Сокет | LGA 1150 | | Чипсет | Intel B85 | | Поддержка процессоров | Процессоры Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron® 4-го (Haswell) и 5-го (Broadwell) поколений | | Память | • 2 слота DIMM DDR3
• Поддержка до 16 ГБ (2 x 8 ГБ)
• Частоты: 1066 / 1333 / 1600 МГц (без разгона) | | Слоты расширения | • 1 x PCIe 3.0 x16 (для видеокарты)
• 1 x PCIe 2.0 x1 | | Встроенная графика | Интегрирована в процессор. Поддержка видеовыходов через:
• 1 x VGA (D-Sub)
• 1 x DVI-D
• 1 x HDMI (версия зависит от ревизии платы) | | Накопители | • 2 x SATA 3.0 (6 Гбит/с) (порты SATA0 и SATA1)
• 2 x SATA 2.0 (3 Гбит/с) (порты SATA2 и SATA3) | | Задняя панель I/O | • 1 x PS/2 (комбинированный для клавиатуры/мыши)
• 2 x USB 2.0
• 2 x USB 3.0
• 3 x аудиоразъема (для встроенного звука 5.1)
• 1 x VGA
• 1 x DVI-D
• 1 x HDMI
• 1 x Gigabit LAN (RJ-45) | | Внутренние разъемы | • 1 x разъем для передней панели аудио (HD Audio)
• 1 x разъем для передней панели USB 2.0 (支持 2 порта)
• 1 x разъем для передней панели USB 3.0 (支持 2 порта)
• 1 x разъем для вентилятора процессора (4-pin)
• 1 x разъем для системного вентилятора (4-pin)
• Разъемы для сброса CMOS и передней панели системного блока | | Сеть | Гигабитный Ethernet-контроллер Realtek RTL8111G | | Звук | Встроенный кодек Realtek ALC662 (поддержка 5.1-канального звука) | | BIOS | AMI UEFI BIOS с классическим интерфейсом |

Совместимые модели и процессоры (примеры)

Плата совместима с широким спектром процессоров LGA 1150:

• Высокий уровень: Core i7-4770, i7-4790, i7-5775C
• Средний уровень: Core i5-4460, i5-4590, i5-4690
• Бюджетный уровень: Core i3-4130, i3-4370
• Эконом-уровень: Pentium G3220, G3460; Celeron G1840, G1850

Важно: Перед покупкой процессора обязательно проверьте список поддерживаемых CPU (CPU Support List) на сайте Azerty (если он доступен) или обновите BIOS до последней версии для обеспечения совместимости, особенно с чипами серии "Haswell Refresh" (например, i5-4590) и Broadwell.

Парт номера и коды

OEM-платы часто имеют несколько артикулов. Основные парт номера для данной модели, под которыми она могла поставляться:

• MB-B85-B (основное название модели)
• Azerty MB-B85-B
• B85M-D (возможное внутреннее обозначение на основе чипсета и форм-фактора)

Поскольку это OEM-продукт, точный партномер лучше всего искать на самой материнской плате. Он обычно нанесен белой краской прямо на текстолит, часто рядом со слотами PCIe или памятью. Например: MB-B85-B VER: 1.0 или подобный.

Важные замечания

1. OEM-статус: Драйверы для этой платы стандартные. Для сетевой карты (Realtek) и звука (ALC662) драйверы можно скачать с сайтов Realtek или использовать автоматические установщики драйверов. Чипсетные драйверы необходимо использовать от Intel для серии B85.
2. BIOS: Обновление BIOS может быть затруднено из-за отсутствия файлов и утилит на публичных ресурсах. Ищите прошивки на специализированных форумах или сайтах, посвященных SFF-технике.
3. Совместимость: Из-за компактного размера при выборе компонентов обращайте внимание на:
   • Высоту кулера процессора (ограничена пространством в корпусе).
   • Длину видеокарты (слот PCIe x16 может быть расположен близко к краю платы).
   • Высоту планок RAM (высокие радиаторы на памяти могут конфликтовать с крупными кулерами CPU).

Данная плата — это надежное решение для апгрейда старого OEM-компьютера или сборки компактного медиацентра или офисной машины на базе проверенной платформы LGA 1150.
