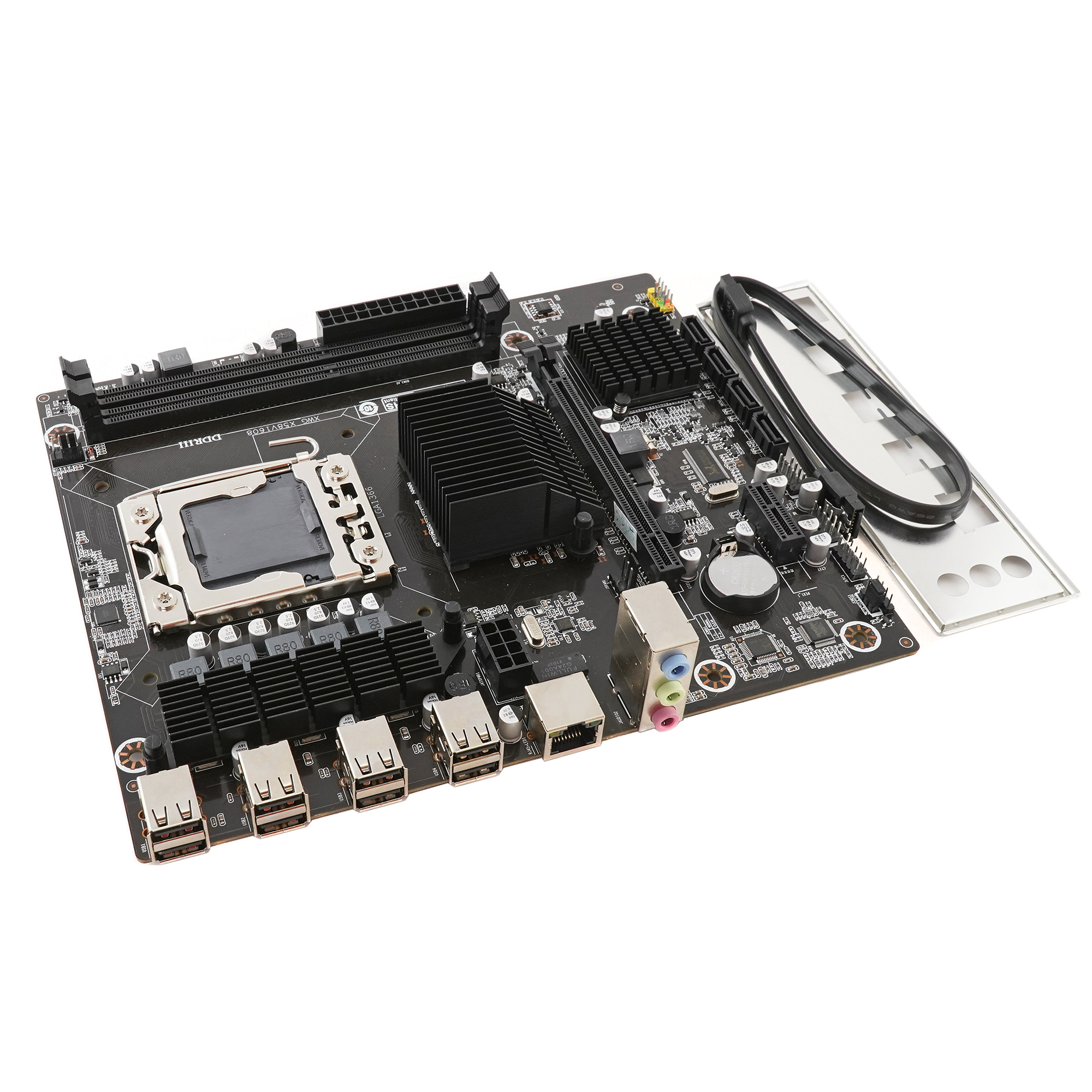

Материнская плата Azerty MB-X58-B LGA1366 Flex-ATX OEM

Конечно, вот подробное описание и технические характеристики для материнской платы Azerty MB-X58-B LGA1366 Flex-ATX OEM.

Описание

Материнская плата Azerty MB-X58-B — это компактная плата формата Flex-ATX, предназначенная для построения мощных рабочих станций, компактных серверов или энтузиастских систем на базе процессоров Intel серии Core i7 и Xeon для сокета LGA 1366.

Плата построена на классическом чипсете Intel X58 в паре с южным мостом ICH10(R). Ключевой особенностью этой платформы является поддержка трехканального режима работы оперативной памяти DDR3 и шины QPI (QuickPath Interconnect), что обеспечивает высокую пропускную способность для задач, требующих интенсивных вычислений.

Благодаря форм-фактору Flex-ATX (меньше, чем стандартный Micro-ATX), эта плата подходит для корпусов с ограниченным внутренним пространством. Это OEM-продукт, что означает его поставку без богатой комплектации (коробка, документация, дополнительные аксессуары) и ориентированность на сборщиков систем.

Технические характеристики

| Характеристика | Описание | | :--- | :--- | | Форм-фактор | Flex-ATX (размеры примерно 229 x 191 мм) | | Сокет (процессор) | LGA 1366 | | Чипсет | Intel X58 + ICH10 (возможна ICH10R) | | Поддерживаемые процессоры | Intel Core i7 серии 9xx (Bloomfield), Intel Xeon серии 35xx, 36xx, 55xx, 56xx (Gulftown) | | Системная шина | QPI (QuickPath Interconnect) до 6.4 GT/s | | Оперативная память | • 3 слота DIMM DDR3
• Макс. объем: 24 ГБ (трехканальный режим)
• Поддерживаемая частота: 800 / 1066 / 1333 МГц (возможен разгон) | | Слоты расширения | • 1 x PCIe x16 (вер. 2.0) для видеокарты
• 1 x PCIe x1
• 1 x PCI | | Встроенная графика | Нет | | Встроенный аудиокодек | Realtek ALC662 • 6-канальный HD-аудио | | Встроенная сетевая карта | Realtek RTL8111DL • Gigabit Ethernet | | Разъемы SATA | 6 x SATA 3.0 Gb/s (от ICH10) | | Разъемы на задней панели | • 1 x PS/2 (клавиатура)
• 1 x PS/2 (мышь)
• 6 x USB 2.0
• 1 x RJ-45 (сетевой порт)
• 3 x аудиоразъема (Line-in, Line-out, Mic-in) | | Внутренние разъемы | • 1 x 24-контактный разъем питания ATX
• 1 x 8-контактный разъем питания EPS12V (для CPU)
• 6 x SATA
• 1 x разъем для вентилятора процессора (4-pin)
• 1 x разъем для системного вентилятора (3-pin)
• 1 x передняя панель аудио (AAFP)
• 1 x разъем передней панели USB (2 порта)
• 1 x системная панель (Power, Reset, HDD LED, Power LED)
• 1 x LPT (параллельный порт)
• 1 x COM (последовательный порт) | | BIOS | AMI BIOS с поддержкой ACPI, APM, PnP |

Парт-номера и совместимые модели

Эта плата является OEM-версией, которая могла поставляться под разными именами или быть основой для других брендов. Основные идентификаторы:

• Основное название: Azerty MB-X58-B
• Версия PCB (печатной платы): Наиболее вероятные версии — MB-X58-B VER 1.0 или MB-X58-B VER 1.1. Это ключевой номер для поиска.

Совместимые процессоры (список основных моделей)

• Core i7 (Bloomfield): i7-920, i7-930, i7-940, i7-950, i7-960, i7-965 XE, i7-975 XE
• Core i7 (Gulftown): i7-970, i7-980, i7-980X, i7-990X (требуется обновление BIOS)
• Xeon (серия 35xx/36xx): Xeon W3500-серии (W3520, W3530, W3540, W3550, W3565, W3570, W3580)
• Xeon (серия 55xx/56xx): Xeon X5500-серии, X5600-серии, L5500-серии (поддержка зависит от версии BIOS и модификации платы).

Важно: Перед установкой процессора Xeon обязательно проверьте, поддерживает ли его конкретная ревизия BIOS материнской платы.

Совместимая память

Рекомендуется использовать модули DDR3 ECC или non-ECC (поддержка ECC зависит от реализации) с напряжением 1.5V - 1.65V. Для активации трехканального режима необходимо установить три одинаковых модуля.

Ключевые особенности и примечания

1. OEM-статус: Драйверы могут быть не на сайте Azerty. Следует искать по чипсету (Intel X58) и коду компонентов (Realtek ALC662, RTL8111DL).
2. Разгон: Плата может иметь ограниченные возможности разгона через BIOS, что типично для OEM-решений.
3. Совместимость с ОС: Имеет полную поддержку Windows 7, Windows 8/8.1 и Windows 10. Драйверы для Windows 10 часто устанавливаются автоматически или используются от более старых версий ОС.
4. Актуальность: На сегодняшний день это устаревшая, но все еще производительная платформа для вторичного рынка. Ее основная ценность — в возможности использовать недорогие 6-ядерные процессоры Xeon (например, X5650) после апгрейда BIOS.

Перед покупкой или сборкой на данной плате настоятельно рекомендуется найти и изучить руководство пользователя (manual) для конкретной ревизии (VER 1.0 / 1.1), так как в нем содержится самая точная информация о поддержке процессоров и настройках BIOS.
