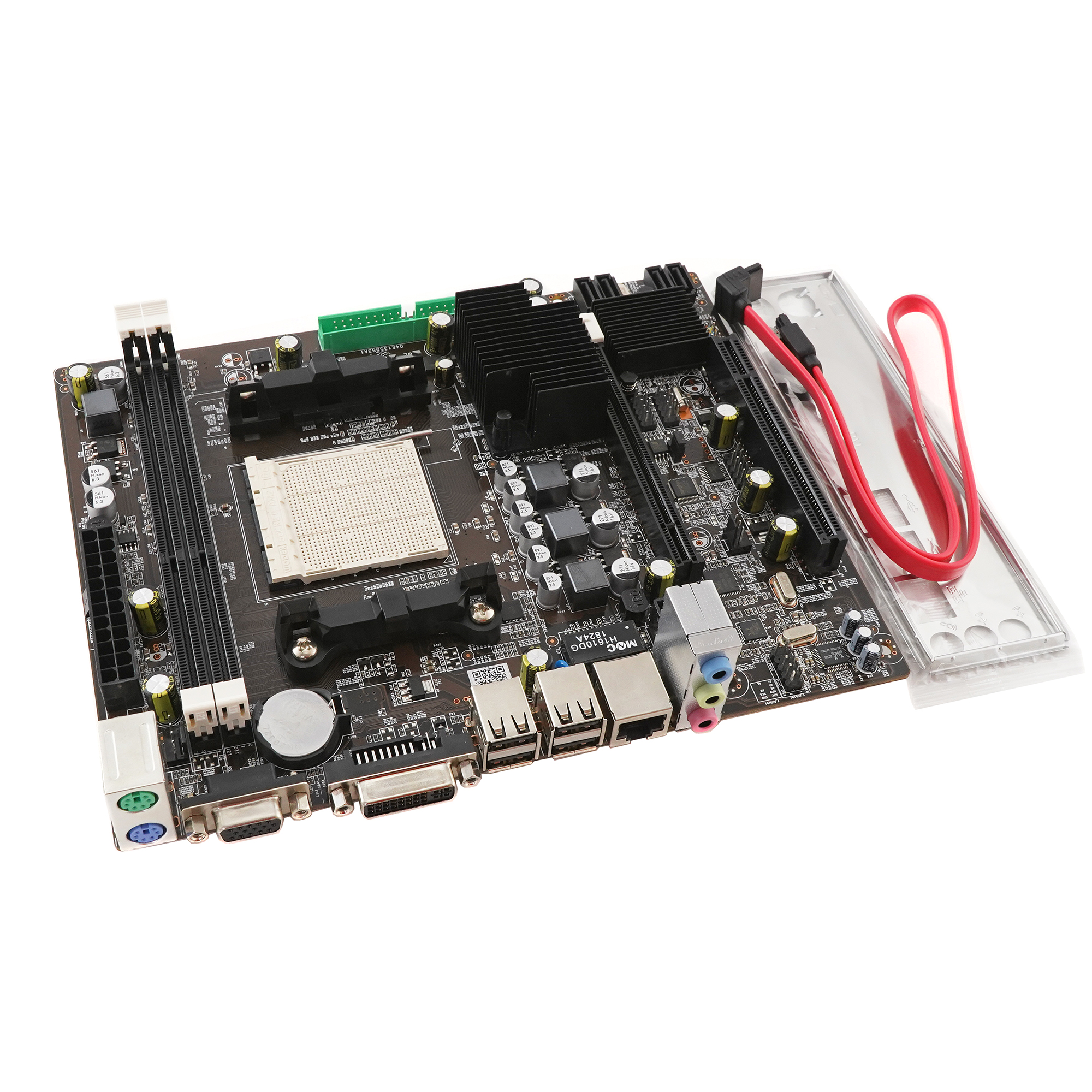

Материнская плата Azerty MB-780-A AM3 Micro-ATX OEM

Конечно, вот подробное описание и технические характеристики для материнской платы Azerty MB-780-A на базе чипсета AMD 780G.

Описание

Материнская плата Azerty MB-780-A — это модель формата Micro-ATX, предназначенная для сборки недорогих, энергоэффективных и компактных офисных, мультимедийных или домашних компьютеров. Она использует устаревший, но в свое время очень популярный чипсет AMD 780G со встроенной графикой Radeon HD 3200.

Ключевые особенности:

• Целевая аудитория: Офисные ПК, домашние кинотеатры (HTPC), базовые рабочие станции для повседневных задач.
• Интегрированная графика: Встроенный видеочип Radeon HD 3200 позволяет работать без дискретной видеокарты, обеспечивая вывод изображения в высоком разрешении (включая HDMI) и достаточную производительность для просмотра видео и простых задач.
• Платформа: Разъем AM3 обеспечивает совместимость с широким парком процессоров AMD Phenom II и Athlon II.
• Форм-фактор: Micro-ATX идеально подходит для компактных корпусов.
• Статус: Модель сильно устарела (выпускалась примерно в 2009-2011 гг.) и снята с производства. В настоящее время может рассматриваться только как крайне бюджетное решение на вторичном рынке или для апгрейда очень старых систем.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Форм-фактор | Micro-ATX (24.4 см x 24.4 см) | | Сокет (Процессор) | Socket AM3 | | Чипсет | AMD 780G + Южный мост SB710 | | Интегрированная графика | ATI Radeon HD 3200 (поддержка DirectX 10, Shader Model 4.0). Поддержка Hybrid CrossFireX с видеокартами HD 2400/3400. | | Видеовыходы | D-Sub (VGA), DVI-D, HDMI | | Поддерживаемая память | 4 слота DDR3 DIMM (только DDR3!), максимальный объем до 16 ГБ (теоретически, с модулями 4 ГБ).
Поддерживаемая частота: 1066 / 1333 МГц | | Разъемы расширения | 1 x PCI Express 2.0 x16 (для видеокарты)
1 x PCI Express 2.0 x1
2 x PCI | | Слоты для накопителей | 6 x SATA II (3.0 Gb/s) портов с поддержкой RAID 0, 1, 10
1 x IDE (PATA) разъем (для устаревших приводов) | | Звук | Встроенный 6-канальный (5.1) HD Audio кодек (обычно Realtek ALC662 или аналог) | | Сеть | Встроенный гигабитный сетевой контроллер (LAN) (обычно Realtek RTL8111DL) | | Внутренние разъемы | 1 x Разъем для в/в Floppy Drive
1 x Заголовок LPT (параллельный порт)
1 x Заголовок COM (последовательный порт)
Заголовки для портов USB 2.0 (обычно 4 порта на плате + 2 дополнительных) | | Задняя панель | 1 x PS/2 (клавиатура), 1 x PS/2 (мышь)
1 x VGA (D-Sub), 1 x DVI-D, 1 x HDMI
6 x USB 2.0
1 x Gigabit LAN (RJ-45)
3 x Аудиоразъемы (Line-In, Line-Out, Mic-In) |

Парт номера (Part Numbers) и артикулы

• Основной парт номер / Модель: MB-780-A
• Полное наименование: Azerty MB-780-A AM3 Micro-ATX
• Важно понимать, что "Azerty" — это скорее всего не производитель, а бренд, под которым продавалась данная OEM-плата. Фактическим производителем (OEM) могла быть компания вроде ECS, Biostar или ASRock. Поэтому найти точную информацию по дополнительным парт-номерам спустя столько лет очень сложно.

Совместимые модели (Процессоры)

Плата поддерживает только процессоры с сокетом AM3 (и некоторые AM2+/AM3 гибридные, но с осторожностью). Совместимость с конкретными моделями всегда нужно проверять на сайте производителя, но так как сайт бренда Azerty, скорее всего, недоступен, вот общий список поддерживаемых линеек:

• AMD Phenom II: X2, X3, X4, X6 (например, Phenom II X4 965, X6 1055T). Вероятно, требуется последняя версия BIOS.
• AMD Athlon II: X2, X3, X4 (например, Athlon II X4 640, X2 255).
• AMD Sempron: Модели для сокета AM3 (например, Sempron 140, 145).

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ ПО СОВМЕСТИМОСТИ:

1. Нет поддержки процессоров AM3+: Несмотря на визуальное сходство, сокеты AM3 и AM3+ несовместимы. Сюда не подходят процессоры FX-series (например, FX-6300, FX-8350) и более новые.
2. TDP (теплопакет): Плата рассчитана на процессоры с TDP до 95 Вт. Установка процессоров с TDP 125 Вт (как некоторые старшие Phenom II X4/X6) не рекомендуется и может привести к перегреву элементов питания и нестабильной работе.
3. BIOS: Для поддержки более новых процессоров (особенно шестиядерных Thuban) требуется актуальная версия BIOS. Без нее компьютер может не включиться.

Итог: Azerty MB-780-A — типичный представитель массовых плат конца 2000-х годов. На сегодняшний день она представляет ценность только как основа для сверхбюджетного апгрейда или восстановления очень старого ПК. Для любых современных задач, включая базовый веб-серфинг, ее производительность будет крайне низкой из-за медленных DDR3-1333 и устаревшей архитектуры.
