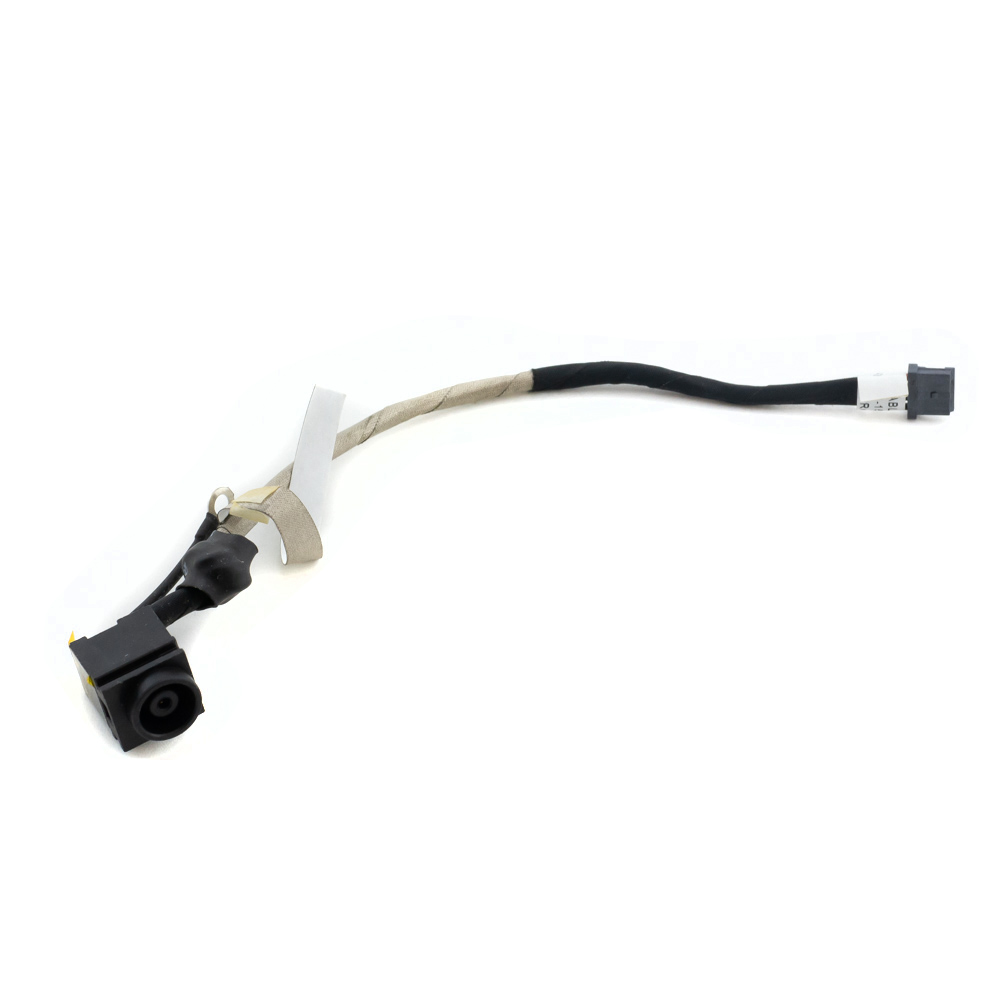

Разъем питания для Sony Vaio VPCEA

Конечно! Вот подробное описание разъема питания для ноутбуков серии Sony Vaio VPCEA.

Общее описание

Разъем питания для серии Sony Vaio VPCEA — это коаксиальный (цилиндрический) разъем. Его ключевая особенность — очень маленький диаметр, что является фирменным признаком многих ноутбуков Sony Vaio того поколения.

Это не просто штекер, а часть системы питания, и его параметры критически важны для совместимости и безопасной работы ноутбука.

Технические характеристики

• Тип разъема: Коаксиальный (цилиндрический), двухконтактный (положительный контакт — внутри штекера, отрицательный — снаружи оболочки).
• Внешний диаметр (Outer Diameter, OD): 3.0 мм.
• Внутренний диаметр (Inner Diameter, ID): 1.1 мм.
• Полярность: Положительный полюс (+) внутри, отрицательный (-) снаружи. Это стандарт для Sony.
• Номинальное входное напряжение ноутбука: 19.5 В (постоянного тока).
• Рабочий ток: Обычно до 3.5-4.0 А, в зависимости от модели блока питания.

Важно: Именно комбинация 3.0 мм x 1.1 мм является определяющей. Штекеры с диаметром, например, 3.5 мм или 1.3 мм, не подойдут физически или могут повредить гнездо.

Парт номера (Part Numbers)

Sony использовала различные парт-номера для оригинальных блоков питания и кабелей. Вот основные из них, которые соответствуют нужному разъему:

• Для всего блока питания в сборе:

  • SONY 193310311
  • SONY 1-980-468-11
  • SONY ACDP-100N01 (или ACDP-100N01, ACDP-100N02)
  • SONY VGP-AC19V60

• Для сменного шнура питания (только кабель с штекером):

  • SONY 145759021 (самый распространенный номер для кабеля)
  • SONY 1-457-590-21

Эти номера помогут вам найти оригинальные запчасти или совместимые аксессуары.

Совместимые модели ноутбуков Sony Vaio

Данный разъем использовался на огромном количестве моделей серий EA, EB, EC, ED, EE, а также на некоторых других сериях, выпущенных в тот же период (примерно 2010-2012 годы).

Основная серия:

• Sony Vaio VPCEA1 (и все модификации: VPCEA1S1R, VPCEA1E1R, VPCEA1Z1R и т.д.)
• Sony Vaio VPCEA2
• Sony Vaio VPCEA3
• Sony Vaio VPCEA4
• Sony Vaio VPCEB1 (и все модификации)
• Sony Vaio VPCEC1
• Sony Vaio VPCED1
• Sony Vaio VPCEE1

Другие совместимые серии (используют такой же разъем 3.0x1.1 мм):

• Серия VPCCW1
• Серия VPCF1 (некоторые модели)
• Серия VPCS1
• Серия VPCY1
• Серия VPCZ1 (некоторые модели, но требуют блока большей мощности)
• Серия VPCSE1 (более поздние, но часто с тем же разъемом)

Рекомендация: Всегда лучше перепроверить параметры вашего старого блока питания. Найдите на его корпусе надпись с выходным напряжением (Output: 19.5V) и обязательно сверьте размер штекера. Если он тоньше, чем у большинства других ноутбуков, то с очень высокой вероятностью это именно 3.0 мм x 1.1 мм.

При покупке нового блока или кабеля ищите в описании именно эту комбинацию характеристик: 19.5V и штекер 3.0мм x 1.1мм для Sony Vaio.
