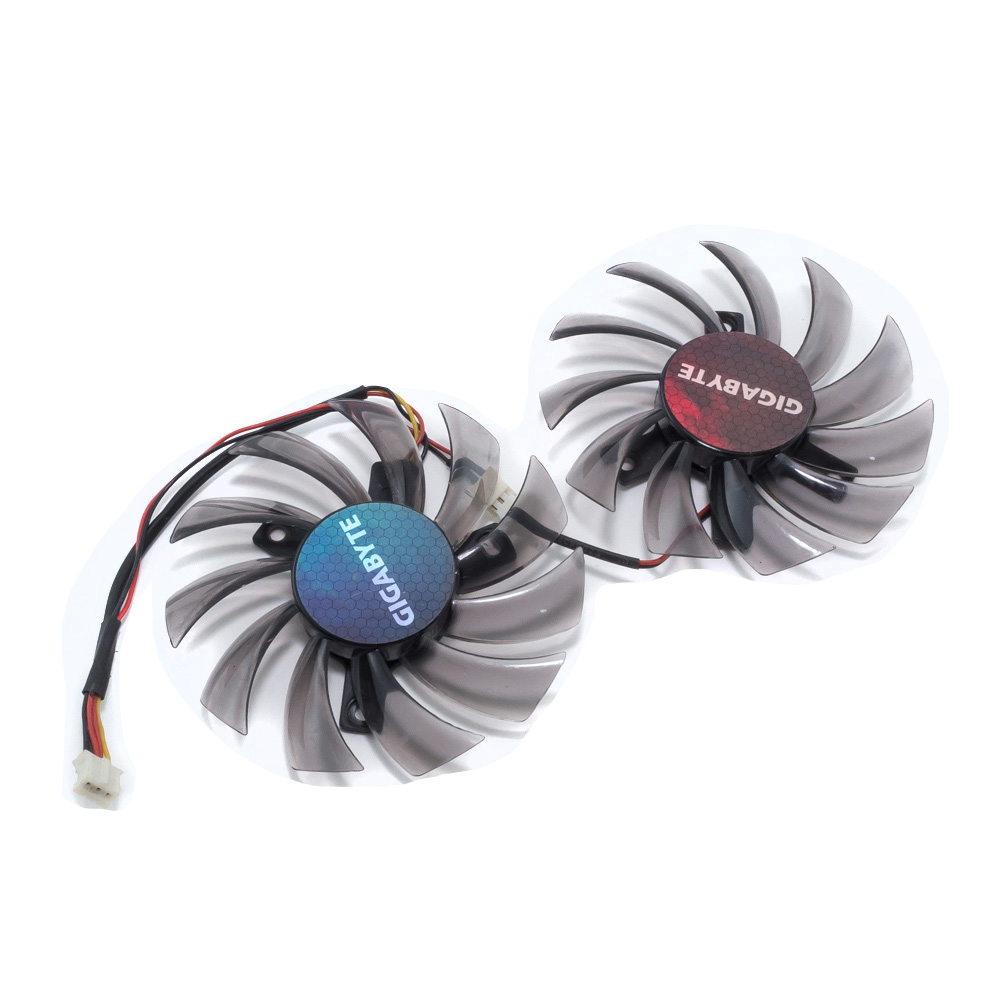

Вентилятор для видеокарты Gigabyte GV-R585OC-1GD (двойной)

Конечно, вот подробное описание, технические характеристики и информация о совместимости для оригинального кулера видеокарты Gigabyte GV-R585OC-1GD.

Описание системы охлаждения

Видеокарта Gigabyte GV-R585OC-1GD оснащена фирменной системой охлаждения WindForce 2X. Это была одна из ключевых особенностей данной модели, выделявшая её среди референсных решений.

• Конструкция: Кулер состоит из двух 80-мм вентиляторов, установленных на массивном алюминиевом радиаторе с тремя медными тепловыми трубками прямого контакта (технология "Direct Touch" или HDT). Трубки плотно прилегали к чипу GPU, обеспечивая эффективный отвод тепла.
• Принцип работы (WindForce): Вентиляторы вращались в противоположных направлениях (технология анти-вихревого вращения). Это снижало турбулентность воздушных потоков и увеличивало общее давление воздуха, позволяя ему более эффективно проходить через плотные ребра радиатора.
• Назначение: Эта система охлаждения была рассчитана на разгонную (OC — OverClock) версию видеокарты Radeon HD 5850 и обеспечивала более низкие температуры и уровень шума по сравнению с референсным кулером "турбина" (blower-style), что позволяло лучше разгонять карту и поддерживать высокие частоты в играх.

Технические характеристики кулера

• Тип системы охлаждения: Активная, воздушная.
• Конструкция кулера: WindForce 2X (два вентилятора).
• Количество вентиляторов: 2 шт.
• Диаметр вентиляторов: 80 мм.
• Подшипник вентилятора: Скольжения (sleeve bearing).
• Радиатор: Алюминиевый массив с ребрами, 3 медные тепловые трубки прямого контакта (HDT).
• Назначение: Охлаждение графического процессора (GPU), памяти VRAM и элементов силовой подсистемы (VRM) через тепловые прокладки.
• Разъем питания вентиляторов: Стандартный 4-контактный (PWM) на плате видеокарты.

Парт-номера (Part Numbers)

Важное замечание: Gigabyte редко поставляет оригинальные кулеры отдельно от видеокарт в розничную продажу. Поэтому официального парт-номера для кулера в сборе как запасной части не существует. Однако можно идентифицировать карту и, возможно, найти б/у кулер по следующим номерам:

1. Номер модели видеокарты (основной): GV-R585OC-1GD
2. Серийный номер (S/N): Уникален для каждой карты, начинается с SNXXXXXXXX.
3. Парт-номер самой видеокарты (может быть на коробке): Часто в формате GA-R585OC-1GD или с дополнительными символами.

Для поиска замены или ремонта чаще ищут не весь кулер, а его компоненты:

• Вентиляторы: На лопастях или обратной стороне двигателя обычно есть маркировка производителя (например, Power Logic PLA08010S12HH). Ключевые параметры: 80x80x15 мм, 12V, 0.18A, 4-пиновый разъем PWM.
• Крестовина (для замены подшипника): Если вентилятор шумит, часто можно заменить крестовину с подшипником, подобрав аналог по диаметру и высоте.

Совместимые модели (для замены кулера)

Если оригинальный кулер вышел из строя и его нельзя починить, можно рассмотреть универсальные решения. Габариты печатной платы этой видеокарты стандартны (ATX PCB).

Альтернативные варианты:

1. Универсальные кулеры от сторонних производителей (наиболее реальный вариант):

   • Arctic Cooling Accelero Twin Turbo II / Mono Plus — отличные и тихие кулеры, совместимые со многими платами, включая HD 5850. Необходимо проверять совместимость по списку на сайте Arctic!
   • Raijintek Morpheus / Morpheus II (с отдельной покупкой вентиляторов) — вариант для энтузиастов.
   • Zalman VF系列 (например, VF3000A) — старые, но эффективные модели.

2. Снятие кулера и установка жидкостного охлаждения (СЖО):

   • Универсальные СЖО NZXT Kraken G12 (кронштейн) в паре с совместимым AIO-охладителем для процессора. Требуется отдельно охлаждать VRM-модули!
   • Пользовательские водоблоки от EKWB, Alphacool и других производителей (сложно найти для старых моделей).

3. Донорский кулер с другой видеокарты Gigabyte:

   • Кулеры от моделей с аналогичным дизайном платы и расположением отверстий крепления. Подходят многие кулеры WindForce 2X/3X с карт на чипах AMD HD 6850, HD 6870, HD 6950, HD 6970, а также некоторых GTX 460, 560 Ti. Это требует тщательной сверки отверстий и высоты компонентов!

Рекомендации по поиску замены

1. Поищите б/у оригинальный кулер на площадках like eBay, Avito, "Авито" или форумах, разбирая нерабочие видеокарты той же модели.
2. Снимите неисправный вентилятор и поищите по маркировке на нем точно такие же новые или б/у. Часто это самый простой и дешевый способ ремонта.
3. Если вентиляторы гудут — можно попробовать их смазать силиконовой смазкой или заменить в них крестовины с подшипником.
4. При выборе универсального кулера обязательно сверяйте:
   • Совместимость с чипом (HD 5850 в списке).
   • Расстояние между отверстиями крепления (53 mm — стандарт для AMD того поколения).
   • Высоту радиатора и возможность поместиться в ваш корпус.
   • Необходимость охлаждения VRM-зоны (часто в комплекте идут радиаторы для памяти и VRM).

Надеюсь, эта информация поможет вам в ремонте или обслуживании вашей видеокарты!
