Разъем питания для Lenovo IdeaPad G500

Конечно! Вот подробное описание разъема питания для ноутбука Lenovo IdeaPad G500, включая технические характеристики, парт-номера и совместимость.

Общее описание

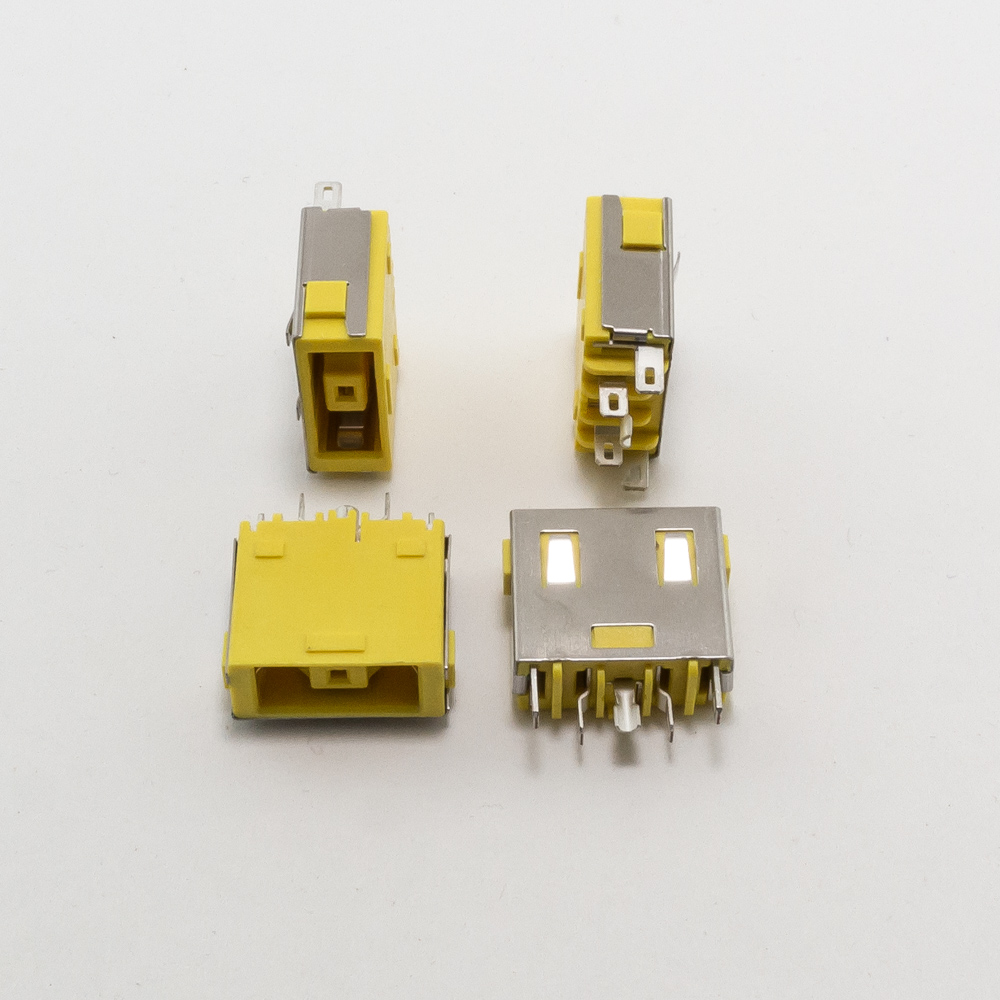

Разъем питания (гнездо, порт зарядки) на ноутбуке Lenovo IdeaPad G500 — это компонент, который физически соединяет ноутбук с внешним блоком питания (адаптером). Он припаян к материнской плате и является частой точкой отказа из-за механических нагрузок (рывков за шнур, частых подключений/отключений).

В G500 используется самый распространенный для Lenovo того периода цилиндрический разъем.

Технические характеристики

1. Тип разъема: Цилиндрический (Barrel Jack).
2. Размер (диаметр): 7.9 мм x 5.5 мм.
   • Это критически важный параметр. Внешний диаметр штекера адаптера — 7.9 мм, внутреннее отверстие — 5.5 мм.
   • Часто обозначается как 7.9*5.5мм.
3. Полярность: Стандартная для Lenovo — центральный контакт (+), внешний обод (-).
4. Рабочее напряжение: Рассчитан на напряжение от внешнего адаптера 20В.
5. Сила тока: Поддерживает ток до 3.25А (мощность адаптера 65Вт) или 4.5А (90Вт). Разъем G500 рассчитан на стандартный адаптер 65Вт.
6. Расположение на ноутбуке: На левом боковом торце корпуса.

Парт-номера (Part Numbers) и артикулы

Прямые оригинальные парт-номера самого разъема (гнезда) сложно найти в розничной продаже, так как это компонент для ремонта. Его ищут по:

• Модели ноутбука: Lenovo IdeaPad G500.
• Маркировке на материнской плате: Возле разъема может быть обозначение, например, JDCIN или PJ057.
• Внешнему виду и размерам (7.9x5.5 мм).

Чаще всего в продаже встречаются:

1. Кабельный модуль (FDCIN, шлейф с разъемом): Это не просто разъем, а целый модуль в сборе — гибкий шлейф с припаянным гнездом, который соединяется с материнской платой. Это более надежный и простой вариант замены.

   • Популярные артикулы/названия: DC-IN Cable for Lenovo G500, Charging Port Cable.
   • Примеры номеров: LS-1A1, BA93-10179A, 04W0338. Номера могут отличаться у разных производителей запчастей.

2. Оригинальный/совместимый адаптер питания (блок питания):

   • ADP-65MH B (65Вт) — самый распространенный для этой модели.
   • ADLX65NCC3A (65Вт).
   • ADP-90CD B (90Вт) — также подойдет, разъем идентичный.
   • Требования к адаптеру: 20V ⎓ 3.25A (65W) или 4.5A (90W), разъем 7.9x5.5 мм.

Совместимые модели ноутбуков Lenovo

Разъем 7.9x5.5 мм с центральным плюсом является отраслевым стандартом для многих ноутбуков Lenovo серий IdeaPad и некоторых ThinkPad, выпущенных в 2010-х годах.

Совместимость по адаптеру и разъему включает (список неполный):

• IdeaPad серии G: G500, G505, G510, G570, G580, G700, G710 и др.
• IdeaPad серии Z: Z500, Z510, Z580.
• IdeaPad серии U: U430, U530.
• IdeaPad серии S: S500, S510.
• IdeaPad серии Y: Y400, Y410, Y500, Y510.
• Lenovo Essential серии B, V: B490, B590, V480, V580.
• Некоторые модели ThinkPad: E531, E540, L540 и другие серий E и L.

Важное примечание: Несмотря на одинаковый разъем, необходимо проверять характеристики адаптера (Вольтаж и Силу тока). Использование адаптера с неподходящим напряжением может повредить ноутбук. Адаптер большей мощности (например, 90Вт вместо 65Вт) использовать можно, меньшей — нельзя.

Рекомендации при замене

1. Диагностика: Если ноутбук не заряжается, сначала проверьте сам адаптер и его штекер, а только затем разъем на ноутбуке.
2. Выбор запчасти: Для самостоятельного ремонта проще купить кабельный модуль (FDCIN), а не отдельное гнездо. Это упрощает пайку.
3. Профессиональный ремонт: Замена разъема требует навыков пайки и разборки ноутбука. Часто контакты на материнской плате повреждаются, и требуется более сложный ремонт. Рекомендуется обращаться в сервисные центры.

Итог: Для Lenovo IdeaPad G500 используется цилиндрический разъем питания 7.9 мм x 5.5 мм с центральным плюсом. Для замены ищите кабельный модуль DC-IN (FDCIN) для Lenovo G500 или совместимый адаптер питания с характеристиками 20V / 3.25A (65W) и штекером того же размера.
