Шлейф матрицы HP Pavilion DV3-4000, DV3-4100, DV3-4200

Отличный вопрос! "Шлейф матрицы" — это обобщенное название для целой группы шлейфов, соединяющих материнскую плату ноутбука с его экраном (матрицей). Для серии HP Pavilion DV3-4000, DV3-4100, DV3-4200 (также известной как серия DV3 2xxx, где 2xxx — это 4-значный номер модели, например, DV3-2110er) чаще всего выходит из строя не один конкретный шлейф, а антенный модуль Wi-Fi или один из двух основных шлейфов дисплея.

Вот детальное описание, характеристики и парт-номера.

1. Основные шлейфы и компоненты (что чаще всего требует замены)

В этих ноутбуках используется модульная конструкция верхней крышки дисплея. Основных элемента два:

а) Антенный модуль (Wi-Fi Antenna Kit / Webcam Cable) — САМЫЙ ЧАСТЫЙ ВИНОВНИК!

• Описание: Это не просто антенны. Это сборный шлейф, который объединяет в себе:
  • Две антенны Wi-Fi/Bluetooth (серые провода с разъемами IPX).
  • Шлейф веб-камеры.
  • Шлейф микрофонов.
  • Индикаторы (если есть).
  • Он проложен по периметру матрицы и часто перетирается или переламывается в местах сгибов, особенно у петель.
• Симптомы неисправности: Пропадает Wi-Fi (низкий уровень сигнала или полное отсутствие сетей), не работает веб-камера, не работают встроенные микрофоны.
• Парт-номера (HP/Compaq Part Number - P/N):
  • 572369-001 (самый распространенный для этой серии)
  • 572368-001
  • 572370-001
  • Важно: Номер может незначительно отличаться в зависимости от конкретной модификации (наличие/отсутствие ИК-порта для пульта, количество микрофонов). Визуально сверяйте со старым шлейфом.

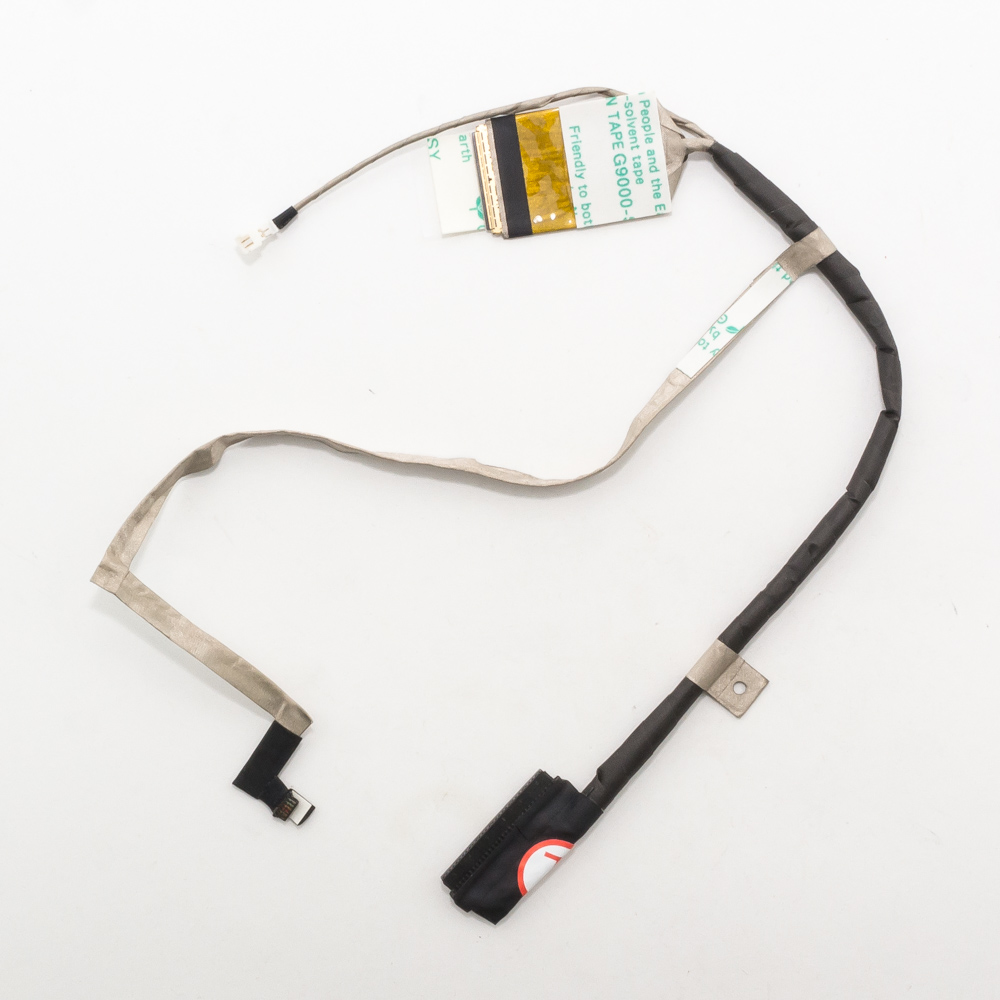

б) Основной шлейф дисплея (LCD Cable, LVDS Cable)

• Описание: Этот шлейф отвевает за передачу видеосигнала от материнской платы к матрице и питание подсветки. Он также передает данные от кнопок включения экрана (если они были в этой модели). Выходит из строя реже, чем антенный модуль.
• Симптомы неисправности: Нет изображения при работающем ноутбуке (экран черный, но подсветка может работать или нет), искаженное изображение, полосы на экране, мерцание.
• Парт-номер (HP/Compaq Part Number - P/N): 572372-001 (основной для многих конфигураций).

в) Шлейф тачпада (TouchPad Cable)

• Описание: Соединяет плату тачпада с материнской платой. Может быть частью общего шлейфа клавиатуры/тачпада.
• Парт-номер: Может быть 572371-001 или другим, в зависимости от сборки.

2. Технические характеристики шлейфов

• Тип разъема на матрицу: Для моделей с LED-подсветкой (которая используется в абсолютном большинстве DV3 этой серии) используется стандартный 30-пиновый разъем (pin) с шагом контактов 0.5 мм. Важно: в очень ранних DV3 могла быть CCFL-подсветка, но это редкость.
• Тип разъема на мат. плату: Разъемы на материнской плате — мелкопитческие, требуют аккуратного обращения.
• Длина: Антенный модуль имеет сложную форму и длину около 50-60 см с ответвлениями.
• Конструкция: Гибкая плоская лента (FPC - Flexible Printed Circuit).

3. Совместимые модели ноутбуков (где используются те же шлейфы)

Шлейфы, особенно антенные модули, зачастую унифицированы в рамках одного серийного семейства (Quanta chassis). Данные шлейфы подходят для всей линейки HP Pavilion DV3 с индексами 2000, 2100, 2200, 2300, 4000, 4100, 4200, а также для некоторых моделей Compaq Presario CQ.

Конкретные примеры моделей:

• HP Pavilion dv3-2110er, dv3-2120ev, dv3-2150er, dv3-4000ej, dv3-4010so, dv3-4020el, dv3-4040ef, dv3-4100, dv3-4200 и т.д.
• HP Pavilion dv3500, dv3600 (частично, необходима проверка).
• Compaq Presario CQ35, CQ36, CQ37 (очень высокая степень совместимости, так как это одна аппаратная платформа).
• Также могут подходить для некоторых моделей серий dv4 и dv5 того же поколения, но здесь требуется обязательная визуальная сверка!

4. Как точно определить нужную деталь?

1. Найдите точный P/N (парт-номер) HP. Переверните ноутбук и на сервисной наклейке найдите строку P/N: или Product:. Это номер всей модели (например, VF965EA#ABR). Введя его в поиск на сайтах запчастей или в Google, вы найдете точную спецификацию.
2. Разберите ноутбук и посмотрите номер на самом шлейфе. На антенном модуле или шлейфе дисплея обязательно нанесен номер HP (например, 572369-001). Это самый надежный способ.
3. Используйте модель материнской платы (MB). На материнской плате есть маркировка, например, QUANTA AX1. Поиск "AX1 antenna cable" также даст правильный результат.

Краткий итог и рекомендации:

• При проблемах с Wi-Fi, камерой или микрофонами — в 90% случаев виноват антенный модуль (Antenna Kit) P/N 572369-001 (или его аналог).
• При проблемах с изображением — проверьте основной шлейф дисплея (LCD Cable) P/N 572372-001 и саму матрицу.
• Покупая шлейф, ориентируйтесь в первую очередь на номер на вашем старом шлейфе.
• Модели Compaq CQ35/CQ36/CQ37 — полностью совместимы по шлейфам с HP DV3 этой серии.

Перед заказом и установкой рекомендуется найти и просмотреть service manual (разборку) для вашей конкретной модели, так как процесс требует аккуратности.
