Аудио разъем для ноутбука 2198

Конечно, давайте разберемся с вашим запросом.

Прямой ответ на ваш вопрос заключается в том, что номера "2198" недостаточно для однозначной идентификации аудиоразъема. Скорее всего, это внутренний номер детали (Part Number), который используется производителем ноутбука или поставщиком комплектующих, и он не является универсальным.

Однако, я могу дать вам полное и структурированное описание, которое поможет вам найти нужную деталь.

Общее описание детали

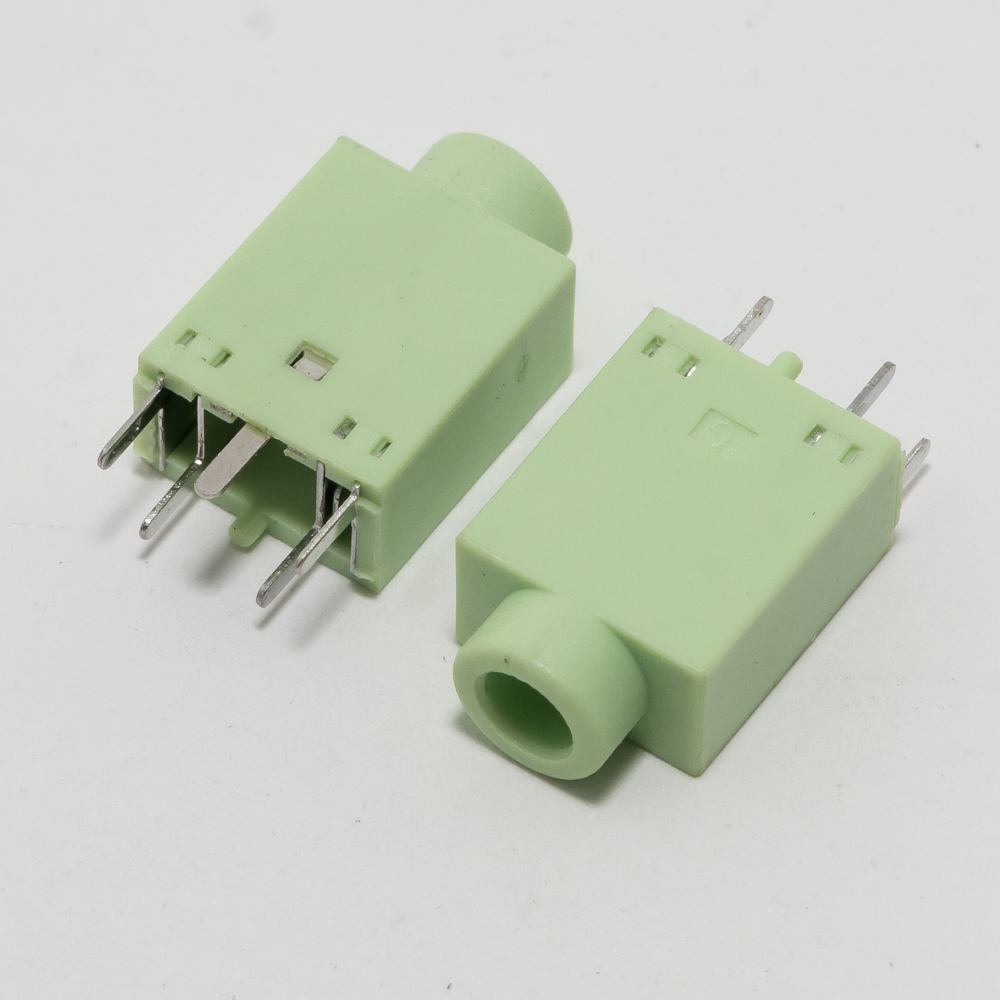

Аудиоразъем для ноутбука (также известен как гнездо аудиовыхода, 3.5mm audio jack, комбинированный аудиоразъем или board-to-board audio connector) — это компонент, который устанавливается на материнскую плату ноутбука и служит для подключения наушников, внешних колонок или гарнитуры.

Основные функции:

• Выход на наушники/колонки: Передача стереофонического звукового сигнала.
• Вход для микрофона: Прием сигнала от внешнего микрофона (чаще в комбинированных разъемах).
• Определение подключения устройства: Встроенный механический переключатель, который сообщает системе, что устройство подключено, и переключает вывод звука со внутренних динамиков на разъем.

Технические характеристики (Типичные для такого компонента)

Поскольку точной модели "2198" нет в общих базах, вот стандартные характеристики для подобных разъемов:

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Комбинированный аудиоразъем (CTIA стандарт) | | Количество контактов | 4-контактный (Tip-Ring-Ring-Sleeve) для гарнитуры или 3-контактный для стереонаушников | | Количество полюсов | 3.5 мм (1/8") | | Способ монтажа | SMD (Surface Mount Device) или сквозное отверстие (THT) | | Конфигурация | • TRS: Stereo Audio (Left, Right, Ground)
• TRRS: Stereo Audio + Mono Microphone (Left, Right, Ground, Mic) | | Материал корпуса | Пластик (часто усиленный) | | Материал контактов | Позолоченные контакты для лучшей проводимости и защиты от коррозии | | Рабочее напряжение | Низковольтное (сигнальное) | | Сопротивление изоляции | > 100 МОм | | Диапазон рабочих температур | -25°C до +85°C |

Парт номера (Part Numbers) и совместимые модели

Это самая сложная часть, так как номер "2198" требует уточнения. Вот как можно найти нужную деталь и список наиболее вероятных вариантов.

1. Как найти правильную деталь:

• Найдите полный номер на самом разъеме. Очень часто на корпусе детали нанесен полный номер, например, JACK-3.5-2198, AUD2198, 2198-1A, 1-2198XXX-X и т.д. Этот полный номер нужно искать в поисковых системах.
• Определите модель вашего ноутбука. Это самый надежный способ. Найдите точную модель ноутбука (например, HP ProBook 450 G7, Lenovo ThinkPad T480, Dell Latitude 5490).
• Ищите по коду платы (Board Number). Посмотрите на материнскую плату ноутбука. Там будет номер, например, LA-J131P, DALZ7AMB16E0. Поиск "Audio jack for [код платы]" почти всегда дает результат.

2. Возможные парт номера (основанные на "2198"):

Производители компонентов часто используют похожие нумерации. Вот некоторые возможные варианты, которые могут быть связаны с вашим номером:

• CJS-2198-11: Очень распространенный 4-контактный комбинированный аудиоразъем.
• 2198-12G: Еще один популярный вариант.
• AUD-2198: Упрощенное обозначение.
• 2198-P4: Может указывать на 4 пина (контакта).

Производители: Компании вроде CJS, Lotes, Amphenol производят такие разъемы.

3. Совместимые модели ноутбуков (на примере разъема CJS-2198-11):

Разъемы с такими номерами используются в огромном количестве ноутбуков разных брендов. Это лишь примерный список для иллюстрации:

• HP / Compaq:
  • Серия HP ProBook (4xx, 6xx G1-G7)
  • Серия HP EliteBook (8xx, 9xx G1-G6)
  • HP Pavilion系列
  • HP Envy系列
• Dell:
  • Серия Dell Latitude (E5xxx, E7xxx)
  • Серия Dell Vostro
  • Dell Inspiron (некоторые модели)
• Lenovo:
  • Серия ThinkPad (T4xx, T5xx, L4xx, L5xx, E4xx, E5xx)
  • Серия IdeaPad
• Другие бренды: Acer, ASUS, Toshiba, Samsung (также используют подобные стандартные разъемы).

Важная рекомендация

Чтобы быть на 100% уверенным, найдите точную модель вашего ноутбука. Затем вбейте в поиск на сайте like Aliexpress, eBay или в магазине запчастей запрос вида:

• [Модель ноутбука] audio jack
• [Модель ноутбука] headphone jack

Например: HP ProBook 450 G7 audio jack

Это гарантированно приведет вас к правильной и совместимой детали, даже если ее внутренний парт номер будет отличаться от "2198".
