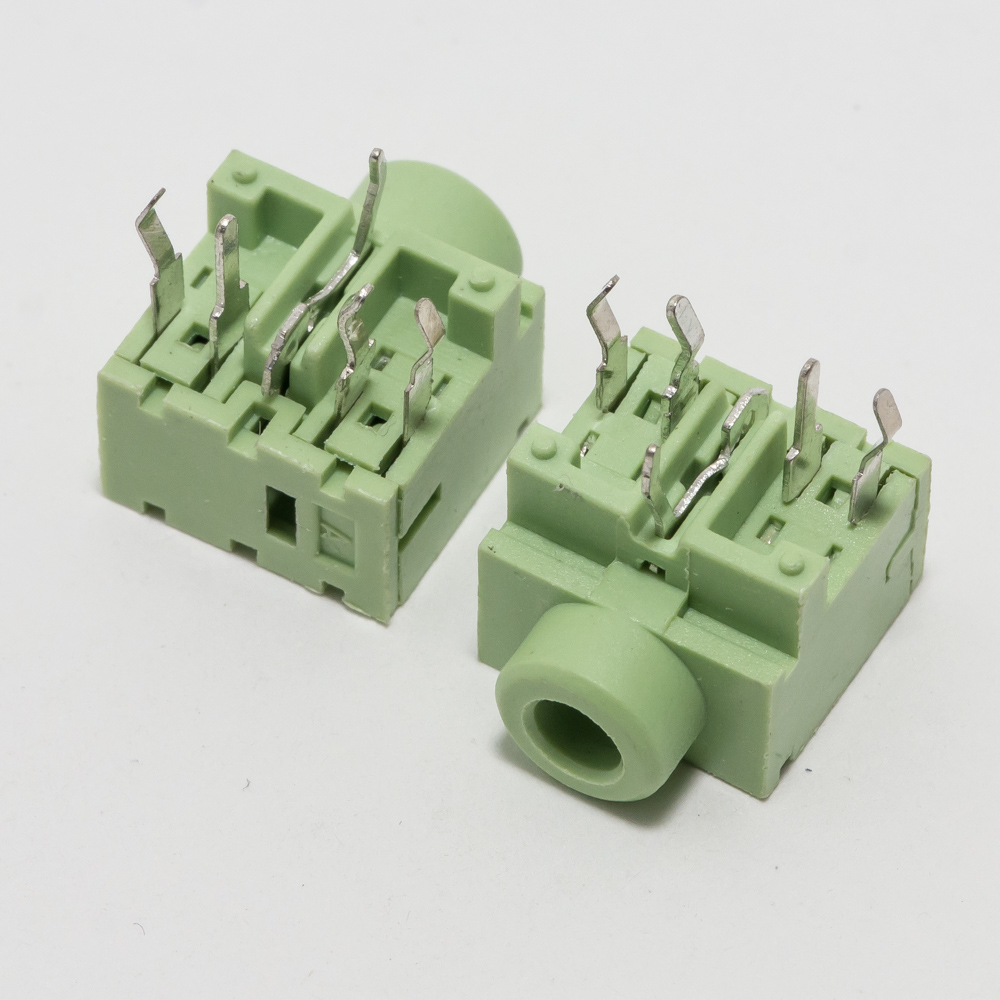

Аудио разъем для ноутбука 2183

К сожалению, у меня нет возможности идентифицировать ноутбук по номеру "2183". Такой номер обычно является частью более длинного модельного ряда (например, HP ProBook 2183 G1 или Dell Vostro 2183) и без указания производителя и полного названия модели дать точную информацию невозможно.

Однако, я могу предоставить вам общее описание и характеристики для типичного аудиоразъема ноутбука, а также рассказать, как найти точную информацию для вашего устройства.

Общее описание и технические характеристики аудиоразъема для ноутбуков

Большинство ноутбуков используют комбинированный аудиоразъем (CTIA стандарт).

1. Описание:

• Тип: Комбинированный аудиоразъем 3.5 мм (1x jack).
• Назначение: Универсальный порт для подключения гарнитур (наушников с микрофоном) или обычных наушников. Разъем автоматически определяет, что вы подключили.
• Конфигурация (CTIA): Распиновка контактов на штекере 3.5 мм снизу вверх:
  • Кончик: Левый канал
  • Первое кольцо: Правый канал
  • Второе кольцо: Земля (GND)
  • Основание (гильза): Микрофон (Mic)
• Альтернатива: Устаревший стандарт OMTP (распиновка микрофона и земли поменяна местами), но в современных ноутбуках почти не встречается.

2. Общие технические характеристики:

• Тип разъема: TRRS (Tip-Ring-Ring-Sleeve / Кончик-Кольцо-Кольцо-Гильза).
• Диаметр: 3.5 мм (1/8 дюйма).
• Аудиовыход (для наушников):
  • Сопротивление: Обычно оптимизирован для наушников 16-32 Ом.
  • Частотный диапазон: 20 Гц – 20 кГц (зависит от аудиокодека).
  • Отношение сигнал/шум (SNR): > 90 дБ (в хороших моделях).
• Аудиовход (для микрофона):
  • Тип: Моно, электретный микрофон.
  • Чувствительность: ~ -40 дБ.
  • Требуемое питание: Фантомное питание 2-3 В (для гарнитур).

Как найти точную информацию для вашей модели ноутбука "2183"

Вам нужно точно определить производителя и полное название модели.

1. Определите модель ноутбука:

• Посмотрите на наклейку на нижней части ноутбука. Там будет указан бренд (HP, Dell, Lenovo, Acer, Asus и т.д.) и полный модельный ряд (например, HP 250 G7 или Lenovo V15-IGL).
• Введите в поисковик серийный номер ноутбука (также указан на наклейке), чтобы найти его модель.

2. Найдите парт номера и совместимость:

Как только вы узнаете полное название модели (например, HP ProBook 430 G3), действуйте так:

• Шаг 1: Найдите "Service Manual" или "Maintenance and Service Guide".

  • Введите в Google запрос: [Полное название модели] service manual pdf.
  • В этом руководстве по разборке и обслуживанию всегда есть список запасных частей (Parts List) с иллюстрациями.

• Шаг 2: Найдите код запасной части (Part Number).

  • В руководстве найдите раздел, связанный с заменой клавиатуры, верхней панели или системной платы. Аудиоразъем почти всегда является частью одной из этих сборок (чаще всего это дочерняя плата аудиоразъема (Audio Board) или часть разъема на материнской плате).
  • Найдите компонент с названиями вроде:
    • Audio jack board
    • Microphone and headphone jack board
    • Audio board cable
    • Left / Right I/O board (если разъемы вынесены на отдельную плату).
  • Рядом будет указан Part Number (парт номер, P/N, код детали).

• Шаг 3: Используйте Part Number для поиска.

  • Скопируйте найденный парт номер и вбейте его в поиск на сайтах AliExpress, eBay или в магазинах запчастей для ноутбуков. Это самый надежный способ найти совместимую деталь.

Пример для наглядности:

• Модель: Допустим, это HP ProBook 430 G3.
• Part Number для аудиоразъема: Может быть L27456-001 или он может быть часть платы с номером L32052-001 (Audio/USB board).
• Совместимые модели: В описании этой детали на сайте продавца будут перечислены все модели ноутбуков, для которых она подходит (например, ProBook 430 G3, 440 G3, 450 G3 и т.д.).

Рекомендация

Пожалуйста, уточните полное название вашего ноутбука (бренд и модель). Как только вы это сделаете, я смогу помочь вам найти руководство по обслуживанию и конкретные парт номера для вашего устройства.
