Разъем micro USB для планшета 1050

Конечно! Вот подробное описание, технические характеристики, парт-номера и список совместимости для разъема Micro USB для планшета 1050.

Описание

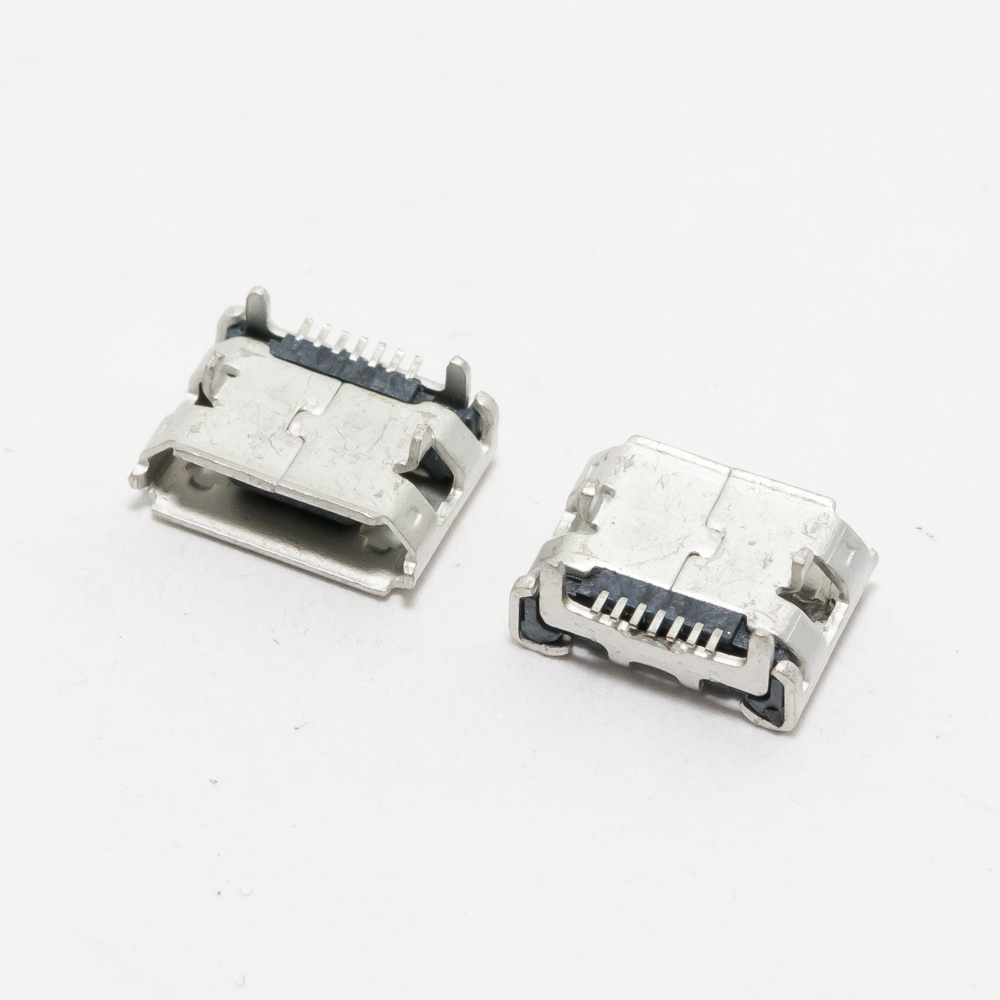

Разъем Micro USB (гнездо для пайки на материнскую плату) предназначен для восстановления зарядки и синхронизации данных планшета DNS 1050 и других совместимых моделей. Этот компонент является оригинальным или качественным аналогом, который полностью соответствует электрическим и механическим параметрам вышедшей из строя детали.

Разъем обладает стандартной для Micro USB-B конструкцией с 5 контактами, обеспечивает надежное соединение с кабелем и рассчитан на многократное подключение/отключение. Установка требует определенных навыков в пайке мелких SMD-компонентов.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Micro USB 2.0, серия B (гнездо, female) | | Количество контактов | 5 pin (контактов) | | Распиновка (стандартная) | 1: VCC (+5V), 2: Data-, 3: Data+, 4: ID (не используется), 5: GND (Земля) | | Монтаж | SMD (поверхностный монтаж) с усиленными крепежными "ушками" для пайки на плату | | Материал корпуса | Высокопрочный пластик (часто черный или белый) | | Материал контактов | Позолоченные или луженые контакты для улучшенной проводимости и защиты от окисления | | Номинальный ток | до 1.5 А - 2.0 А (достаточно для быстрой зарядки) | | Ключевая особенность | Усиленный корпус и точки пайки для предотвращения вырывания из платы |

Парт-номера и артикулы

Поскольку DNS 1050 является OEM-устройством (собственной сборки бренда DNS), у него редко бывает уникальный парт-номер на этот разъем. Он заказывается производителем платы крупными партиями. Поэтому при поиске используются следующие коды:

• Код производителя (OEM): Часто используется маркировка на самом разъеме или рядом с ним на плате (например, J1, CON1, PJU40010 и т.п.). Нужно смотреть на старую деталь.
• Внутренний артикул DNS: Может указываться в сервисных мануалах как "Разъем зарядки" или "Гнездо Micro USB".
• Артикулы на маркетплейсах: При поиске на Aliexpress, Wildberries или OZON используйте следующие запросы:
  • Micro USB jack for DNS 1050
  • Гнездо micro USB планшет DNS 1050
  • Разъем зарядки DNS 1050
  • Micro USB 5 pin SMD socket
• Универсальный артикул (для заказа у китайских поставщиков): Показывает на стандартизированный компонент. Например, MICRO-USB-005 или A05-005R.

Совместимые модели

Разъем подходит не только для DNS 1050, но и для целого ряда других планшетов и устройств, которые используют точно такую же геометрию и распиновку разъема.

Основные совместимые модели:

• DNS:
  • DNS 1050
  • DNS 0805
  • DNS 0706
  • Другие планшеты DNS с аналогичной платформой (серии Airbook, Element и др.)
• Prestigio:
  • Prestigio MultiPad 8.0 3G (PMT5008_3G)
  • Prestigio MultiPad 7.0 3G (PMT3137_3G)
  • Многие другие модели MultiPad с Micro USB
• Digma:
  • Digma CITI 970 3G
  • Digma Plane 8.3 3G
  • И другие планшеты Digma
• Texet:
  • TM-9703
  • X-medium plus
• Irbis:
  • TZ97
• 3Q и другие безымянные китайские планшеты на процессорах Rockchip, Allwinner, MediaTek.

Важно: Перед покупкой рекомендуется визуально сравнить фотографию старого разъема (или его посадочного места на плате) с фотографией нового. Особое внимание уделите:

1. Форме пластикового корпуса.
2. Расположению и количеству контактов.
3. Расположению и форме крепежных "лепестков".

Это гарантирует 100% совместимость и успешный ремонт.
