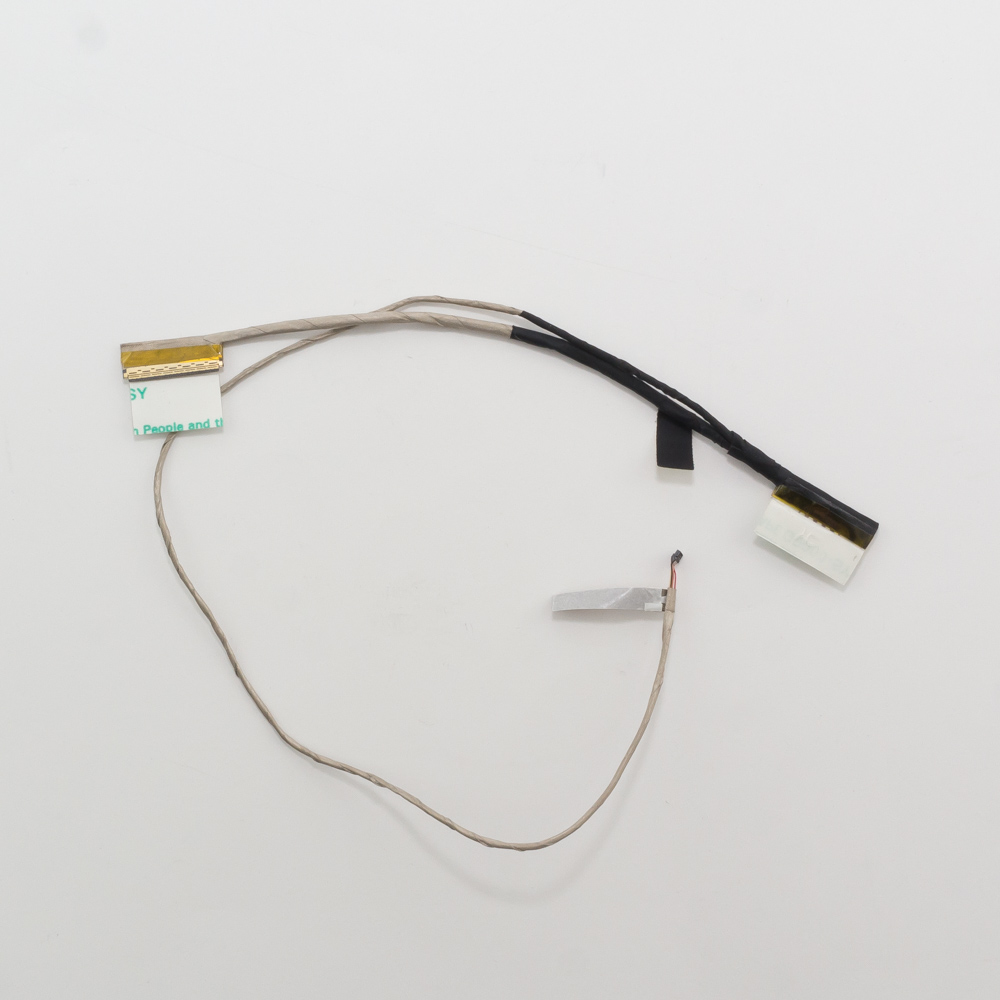

Шлейф матрицы Asus Q200E, S200E, X201E

Отличный вопрос! Шлейфы для серий Q200E, S200E и X201E — это частая точка пересечения, так как эти модели имеют схожую конструкцию. Чаще всего речь идет о шлейфе матрицы (дисплея).

Вот подробное описание, характеристики и совместимость.

Общее описание и назначение

Шлейф матрицы (LCD Cable, eDP Cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает:

• Видеосигнал от видеокарты к матрице.
• Сигналы управления для подсветки экрана.
• Сигналы от веб-камеры и микрофонов (если они расположены в верхней части крышки).
• Сигналы от Wi-Fi антенн (которые часто крепятся к дисплею).

Типичные проблемы, связанные с этим шлейфом:

• Полосы на экране, артефакты, мерцание — при повреждении сигнальных линий.
• Отсутствие изображения при работающей подсветке (черный экран) — при обрыве основных линий передачи данных.
• Неравномерная подсветка или ее отсутствие — при повреждении линий питания подсветки.
• Не работает веб-камера или микрофоны — при повреждении соответствующих проводников.
• Проблемы проявляются при изменении угла наклона крышки — классический признак перетирания шлейфа.

Технические характеристики

1. Тип разъема: eDP (Embedded DisplayPort). Это современный на тот момент стандарт, пришедший на смену LVDS.
2. Количество контактов (пинов):
   • Основной разъем на материнской плате: 40 pin (это стандарт для eDP).
   • Разъем на матрице: также 40 pin (eDP).
   • Дополнительные разъемы: На шлейфе также находятся меньшие разъемы для подключения веб-камеры (обычно 4-6 pin) и Wi-Fi антенн (два коаксиальных U.FL разъема).
3. Длина: Приблизительно 30-35 см, в зависимости от конкретной компоновки внутри ноутбука.
4. Конструкция: Гибкая печатная плата (FPC), обычно с частичным экранированием фольгой для защиты от помех.

Парт-номера (Part Numbers) и совместимые модели

Важное замечание: Несмотря на внешнюю схожесть, шлейфы могут отличаться расположением дополнительных разъемов, длиной и креплениями. Самый надежный способ подбора — использовать оригинальный парт-номер или сверять визуально со старым шлейфом.

Основные оригинальные парт-номера ASUS:

• 0B200-00530100 — самый распространенный номер для этой серии.
• 13R200-00530100
• 60NB00U0-BB0U00 (альтернативная нумерация)

Эти номера взаимозаменяемы и используются в перечисленных ниже моделях.

Совместимые модели ноутбуков ASUS:

Серия VivoBook:

• ASUS VivoBook S200E (все модификации: S200E, S200EC, S200LA и т.д.)
• ASUS VivoBook X201E (все модификации: X201E, X201EV и т.д.)
• ASUS VivoBook Q200E (все модификации)

Серия VivoBook, другие похожие модели (требует уточнения по визуальному соответствию):

• ASUS X202E
• ASUS X200CA
• ASUS X200MA / X200LA
• ASUS S200 / S200L
• ASUS S400CA
• ASUS VivoBook X501A / X501U (частичная совместимость, нужна проверка)

Примечание по совместимости: Ноутбуки серий X200CA, X200MA, X202E имеют очень похожую конструкцию, и шлейф с номером 0B200-00530100 часто подходит и для них, но возможны нюансы с креплением или длиной. Всегда лучше проверять.

Как найти и купить правильный шлейф?

1. Разберите ноутбук и извлеките старый шлейф. На нем будет наклейка с парт-номером. Это 100% гарантия совместимости.
2. Если номер не читается, ищите по полному названию модели вашего ноутбука (указано на наклейке под корпусом) с добавлением "LCD cable" или "eDP cable".
3. При заказе в интернет-магазинах (AliExpress, eBay и др.) используйте для поиска:
   • ASUS 0B200-00530100
   • ASUS S200E LCD cable
   • ASUS X201E eDP cable 40 pin
4. Внимательно сравнивайте фото в магазине с вашим старым шлейфом: расположение разъемов, их тип, длину, форму пластиковых рамок-защелок.

Рекомендация: При установке нового шлейфа аккуратно прокладывайте его по штатному пути, избегайте перегибов и защемлений. Часто именно неправильная укладка приводит к быстрому выходу нового шлейфа из строя.
