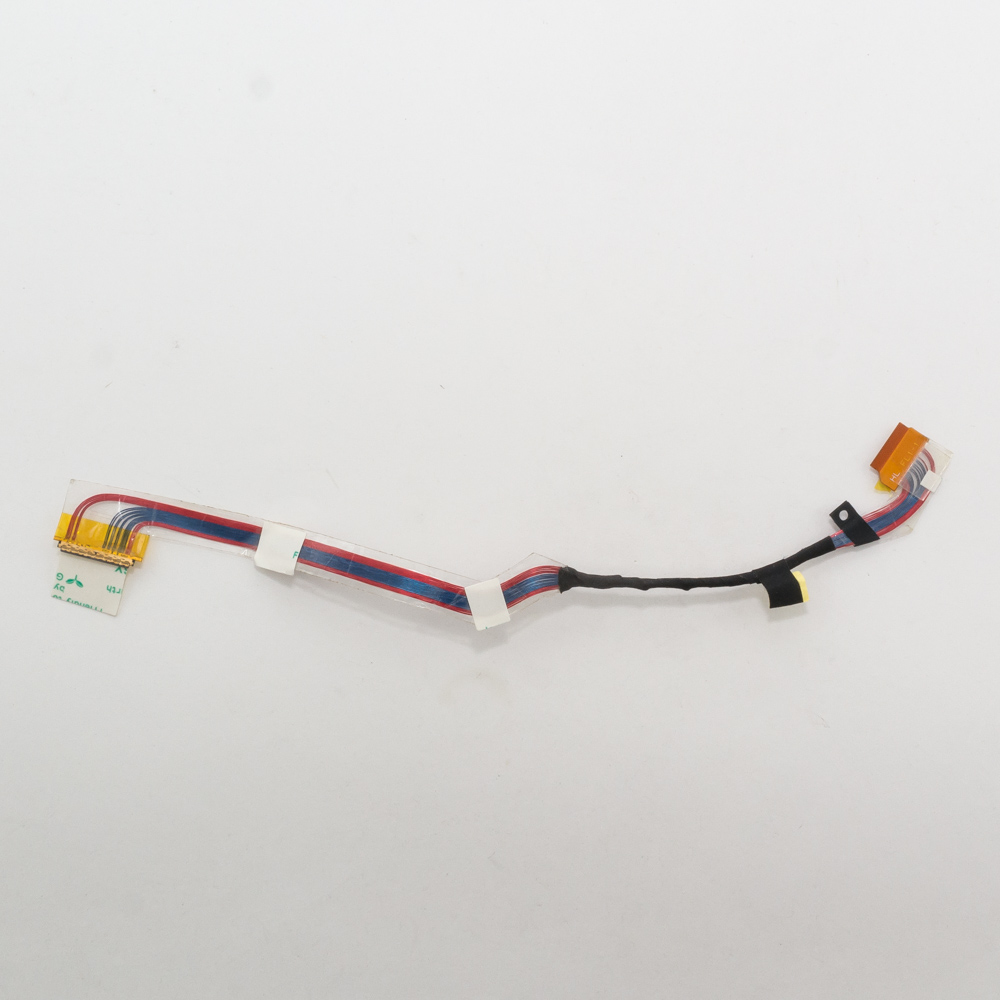

Шлейф матрицы Lenovo S10 10.1

Конечно. Давайте разберем информацию по шлейфу матрицы ноутбука Lenovo IdeaPad S10 (10.1 дюйма).

Это классический нетбук конца 2000-х годов, и его шлейф дисплея — одна из самых частых причин неисправностей изображения (полосы, отсутствие картинки, мерцание).

Описание

Шлейф матрицы в Lenovo S10 — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и данные от датчиков.

Основные функции:

• Передача видеосигнала: От видеоконтроллера на материнской плате к матрице.
• Питание подсветки: Передает высокое напряжение (около 19V) для работы ламп подсветки (в CCFL-матрицах) или низкое напряжение для светодиодов (в LED-матрицах). Важно: S10 в основном оснащался CCFL-подсветкой.
• Соединение датчиков: Обеспечивает работу инвертора (блока питания для CCFL-ламп).

Конструкция: Шлейф представляет собой набор тонких проводников, заключенных в гибкую пластиковую основу. На обоих концах расположены разъемы:

• Один конец: Для подключения к материнской плате (обычно расположен near клавиатуры).
• Второй конец: Для подключения непосредственно к матрице.

Распространенные неисправности:

• Перелом шлейфа: Из-за постоянного открывания и закрывания крышки шлейф со временем перетирается и ломается, особенно в месте изгиба.
• Окисление контактов: Плохой контакт в разъемах.
• Отслоение шлейфа от разъема.

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем с шагом контактов 0.5 мм (распространенный стандарт для ноутбуков того времени).
• Тип разъема на стороне матрицы: Зависит от конкретной модели матрицы. Наиболее распространен 30-контактный разъем (также с шагом 0.5 мм), так как большинство матриц для S10 имеют именно такой интерфейс.
• Длина: Приблизительно 25-30 см (зависит от производителя шлейфа).
• Тип подсветки: В зависимости от ревизии ноутбука и установленной матрицы, шлейфы бывают двух типов:
  1. Для CCFL-подсветки: Это самый распространенный вариант для оригинального S10. Такой шлейф имеет отдельный тонкий провод (2 или 4 контакта) для подключения к инвертору.
  2. Для LED-подсветки: Встречается реже, обычно в более поздних модификациях или после модернизации. Не требует отдельного подключения к инвертору.

Парт номера (Part Numbers)

При поиске шлейфа важно ориентироваться на парт-номера, так как прямая маркировка на самом шлейфе может отсутствовать или стираться.

Самые распространенные парт-номера:

• FRU P/N: 43Y7766 (Это один из самых распространенных номеров запчасти от Lenovo)
• FRU P/N: 43Y7767
• DC0200002800
• CABLE, LCD, S10, 0C40866, 43Y7767
• 0C40866

Что важно: Номера 43Y7766 и 43Y7767 часто взаимозаменяемы, но для 100% гарантии лучше разобрать ноутбук и посмотреть маркировку на старом шлейфе или найти точную модель вашей матрицы.

Совместимые модели ноутбуков

Шлейф предназначен в первую очередь для серии Lenovo IdeaPad S10. Однако благодаря одинаковой конструкции, он также подходит для ряда других моделей.

Основные совместимые модели:

• Lenovo IdeaPad S10 (все модификации)
• Lenovo IdeaPad S10e
• Lenovo IdeaPad S10-2 (Требует проверки! В S10-2 конструкция может незначительно отличаться, но часто шлейфы взаимозаменяемы с S10)
• Lenovo IdeaPad S10-3t (Требует проверки, это модель с сенсорным экраном)

Аналоги и OEM-модели: Эта платформа также использовалась другими производителями, поэтому шлейф может подходить для:

• Acer Aspire One AOA110 / AOA150 (требует проверки по количеству контактов)
• ** некоторые модели Dell Inspiron Mini Series**

Важное предупреждение о совместимости: Всегда проверяйте два ключевых параметра перед покупкой:

1. Количество контактов на разъеме матрицы (чаще всего 30 pin).
2. Расположение и тип контактов (они могут быть зеркально развернуты на разных матрицах).
3. Тип подсветки (CCFL или LED).

Лучший способ — выписать парт-номер со старого шлейфа или снять матрицу и найти ее точную модель (например, LP101WH2-TLQA). По модели матрицы можно однозначно определить, какой именно шлейф ей нужен.
