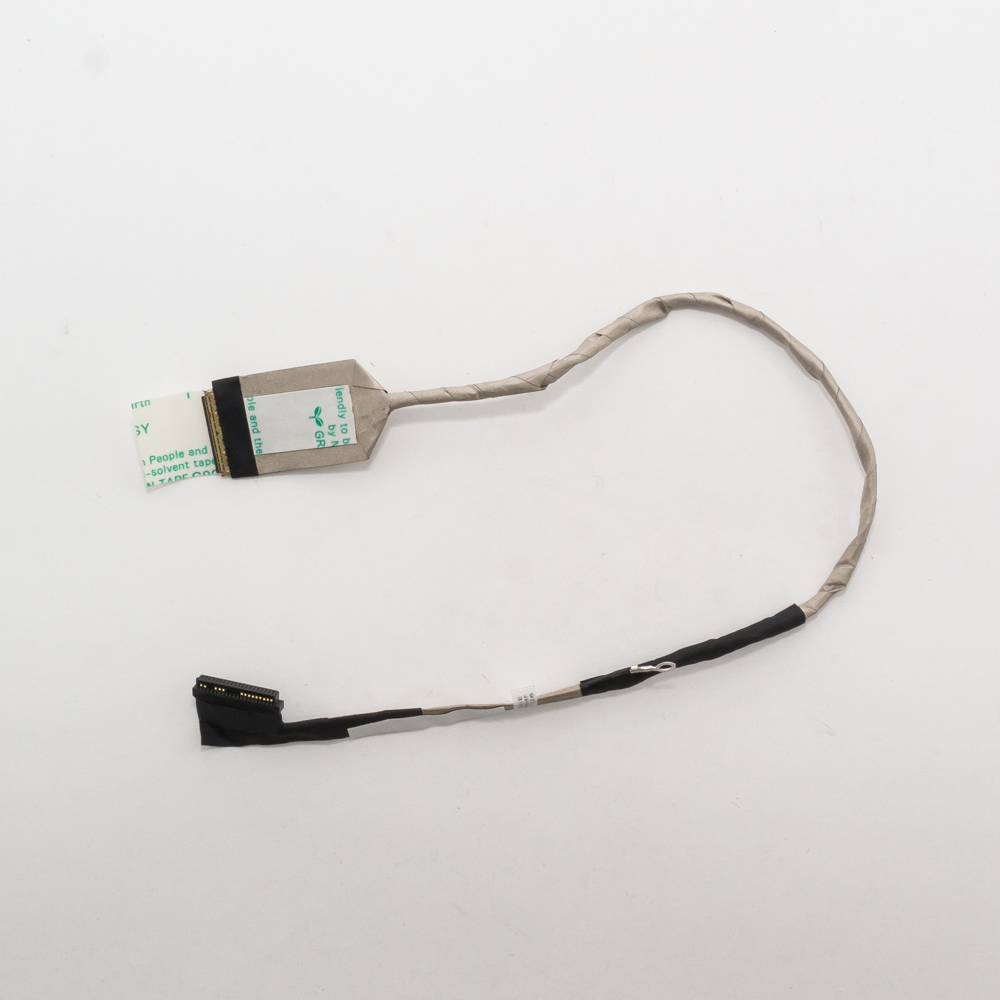

Шлейф матрицы HP ProBook 4330s, 4430S, 4530S

Отличный вопрос. Шлейф матрицы (дисплея) для серии HP ProBook 4330s, 4430s, 4530s — это критически важный компонент, и информация о нем часто вызывает путаницу.

Общее описание

Это плоский гибкий кабель (FFC - Flat Flexible Cable), который служит основным каналом передачи данных и питания между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он подключается к разъему на системной плате (обычно через коннектор с защелкой) и к контроллеру матрицы на задней стороне дисплея.

Основные функции:

• Передача видеосигнала от интегрированной или дискретной видеокарты на матрицу.
• Передача питания на подсветку матрицы (лампы или LED).
• Передача данных с тачпада (если он интегрирован в рамку дисплея, что для этих моделей не характерно).
• Обеспечение работы веб-камеры и микрофонов (они также подключаются через этот шлейф).

Конструкция: Шлейф состоит из нескольких слоев тонких проводников, заламинированных в полиимидную пленку. Он имеет характерный поворотный шарнир (петлю), который позволяет открывать и закрывать крышку ноутбука без повреждения проводников.

Технические характеристики (ключевые параметры для поиска)

1. Тип разъема и количество контактов (пинов):

   • Основной разъем на материнской плате: 40-контактный (40-pin). Это стандарт для LVDS-интерфейса, который использовался в этих моделях.
   • Особенность: В этих моделях используется одноканальный LVDS (Single Channel LVDS). Это важно, так как существуют шлейфы с таким же количеством пинов, но для двухканального интерфейса, которые не подойдут.

2. Конфигурация разъемов:

   • Стандартная конфигурация для этой серии: 40 pin (материнская плата) - 40 pin (матрица).
   • На шлейфе также присутствует дополнительный тонкий 2- или 4-пиновый отвод для подключения веб-камеры.

3. Длина и форма: Шлейф имеет специфическую форму и длину, рассчитанные именно на конструкцию корпуса и петли ProBook 43x0s/44x0s/45x0s. Шлейфы от других серий (например, 430s или 440s) могут не подойти по геометрии.

4. Интерфейс: LVDS (Low-Voltage Differential Signaling). Не eDP! Это более старый стандарт.

Парт-номера (PN - Part Number) HP

Оригинальные номера запчастей HP для этого шлейфа. Важно: Они взаимозаменяемы между моделями серий.

• 6050A2278801 (самый распространенный номер для серий 4330s/4430s/4530s)
• 627264-001
• 651804-001
• 672434-001

Примечание: Номера могут незначительно отличаться в зависимости от региона и конкретной субмодели, но шлейф с номером 6050A2278801 является основным и гарантированно подходит.

Совместимые модели ноутбуков

Шлейф с указанными парт-номерами совместим со всеми моделями в рамках следующих серий:

• HP ProBook 4330s (все конфигурации, с диагональю экрана 13.3")
• HP ProBook 4430s (все конфигурации, с диагональю экрана 14.0")
• HP ProBook 4530s (все конфигурации, с диагональю экрана 15.6")

Почему для разных диагоналей один шлейф? Несмотря на разный размер экрана, в этих сериях использовалась одинаковая системная плата и одинаковый интерфейс подключения дисплея. Разница в длине шлейфа компенсируется его прокладкой внутри корпуса.

Важные предупреждения и советы по замене

1. Перед покупкой: Обязательно разберите ноутбук и извлеките старый шлейф. Сравните его форму, расположение разъемов и найдите номер на его поверхности (обычно напечатан белыми или черными символами). Это единственный гарантированный способ избежать ошибки.
2. Аналоги от других серий: Шлейфы от ProBook 4*30s (например, 4730s) или ProBook 4*40s (например, 4440s) чаще всего НЕСОВМЕСТИМЫ, даже если у них 40 контактов. Отличается форма, длина или распиновка.
3. Проверка матрицы: При проблемах с изображением (полосы, мерцание, отсутствие картинки) сначала проверьте шлейф. Часто его повреждение в области петли — самая частая причина.
4. Аккуратность при установке: Разъемы на материнской плате очень хрупкие. Защелки открываются очень аккуратно под углом 90 градусов. Новый шлейф должен входить без усилий и быть надежно зафиксирован защелкой.

Итог: Для замены ищите шлейф с основным парт-номером 6050A2278801 или его аналогами, который маркирован как совместимый с HP ProBook 4330s/4430s/4530s. Всегда визуально сверяйте со старым шлейфом.
