Разъем питания для HP Pavilion ZD7000, ZX5000, ZV5000

Конечно, вот подробное описание разъема питания для серий ноутбуков HP Pavilion ZD7000, ZX5000 и ZV5000.

Описание

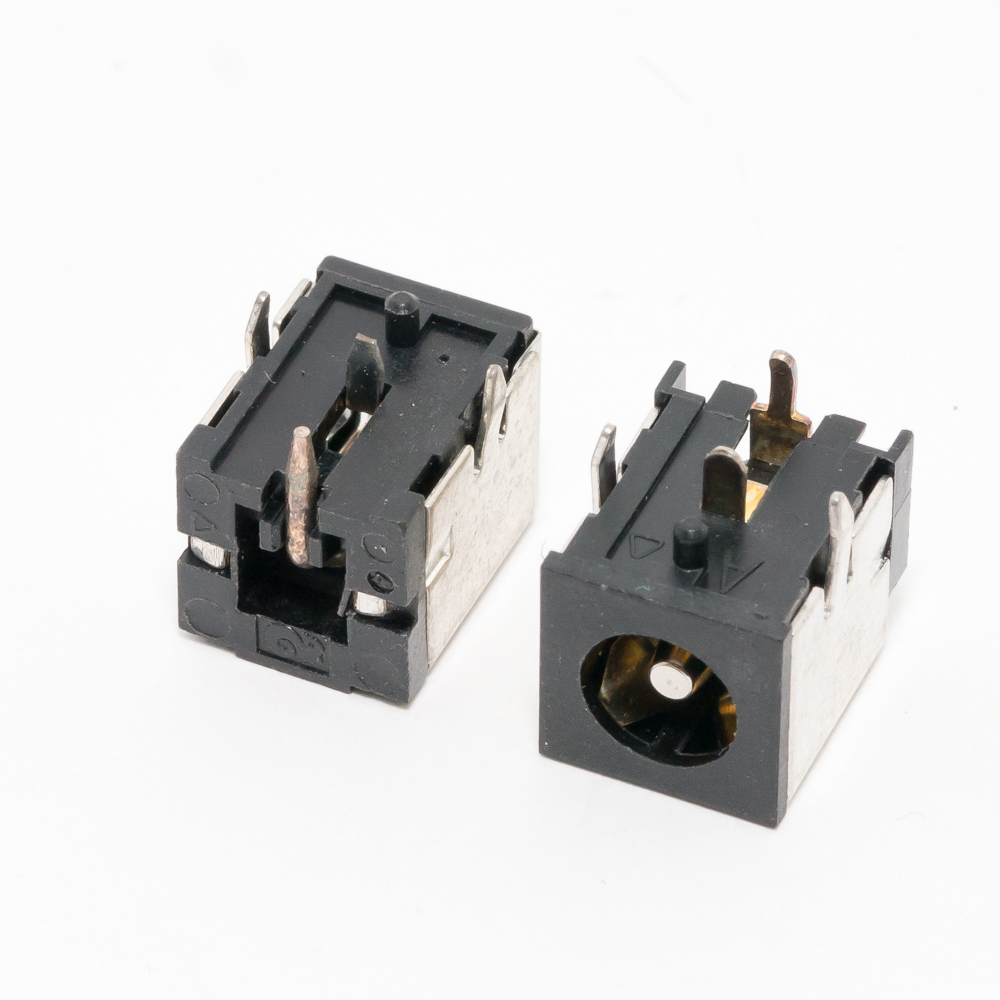

Разъем питания для ноутбуков HP Pavilion ZD7000, ZX5000, ZV5000 — это специальный коаксиальный (цилиндрический) штекер, предназначенный для подключения внешнего блока питания (адаптера) к ноутбуку. Этот разъем стал стандартом для многих моделей HP той эпохи и известен своей надежностью.

Ключевая особенность: Основное визуальное отличие от других разъемов HP — это его размер и полярность. Для данных серий используется штекер с внутренним диаметром 4.8 мм и внешним диаметром 7.4 мм. Центральный контакт является положительным (+), а внешний обод — отрицательным (-). Использование адаптера с неподходящим размером штекера или полярностью может привести к повреждению ноутбука.

Технические характеристики

• Тип разъема: Коаксиальный (цилиндрический), штекер.
• Внешний диаметр (OD): 7.4 мм
• Внутренний диаметр (ID): 4.8 мм
• Полярность: Центр — плюс (+), внешняя гильза — минус (-). Обозначается как "+-".
• Номинальное напряжение: 19 V (постоянного тока)
• Номинальная мощность: Блоки питания для этих моделей обычно имеют мощность 120 Вт.

Парт-номера (Part Numbers)

Оригинальные и совместимые блоки питания и кабели для этих ноутбуков имели следующие парт-номера:

• HP/Compaq Part Number: 397220-001 (самый распространенный номер для оригинального адаптера 120Вт)
• HP/Compaq Part Number: 398780-001
• HP Part Number: 463955-001 (также подходит)
• Часто указываемый номер для замены: PA-1121-06HC (универсальный номер от производителей аксессуаров)

При поиске вы можете встречать как готовые блоки питания с этим штекером, так и отдельные кабели-удлинители с таким разъемом, которые используются с универсальными блоками.

Совместимые модели ноутбуков

Данный разъем питания совместим с широким рядом моделей HP и Compaq 2004-2006 годов выпуска. Ниже приведен расширенный список, включающий указанные серии.

Основные серии:

• HP Pavilion ZD7000 (все модификации)
• HP Pavilion ZX5000 (все модификации)
• HP Pavilion ZV5000 (все модификации)

Другие совместимые модели HP Pavilion:

• HP Pavilion zv6000
• HP Pavilion zx6000
• HP Pavilion zd8000
• HP Pavilion ze5000
• HP Pavilion ze2000
• HP Pavilion ze1000
• HP Pavilion z5000

Совместимые модели Compaq Presario:

• Compaq Presario R3000
• Compaq Presario V2000
• Compaq Presario V2400
• Compaq Presario V4000
• Compaq Presario M2000
• Compaq Presario M2100
• Compaq Presario M2200

Важно!

1. Проверка параметров: При покупке нового адаптера или кабеля, помимо совпадения разъема, обязательно убедитесь, что выходное напряжение составляет 19V, сила тока не менее 6.3А, а полярность — центр "+".
2. Мощность: Рекомендуется использовать адаптер мощностью 120 Вт. Использование менее мощного адаптера (например, 65 Вт или 90 Вт) может привести к его перегрузке и отключению, особенно при высокой нагрузке на ноутбук.
3. Безопасность: Используйте только качественные и сертифицированные аксессуары, чтобы избежать риска повреждения оборудования или возгорания.
