Разъем питания для Fujitsu-Siemens Amilo 1650

Конечно, вот подробное описание разъема питания для ноутбука Fujitsu-Siemens Amilo 1650.

Описание

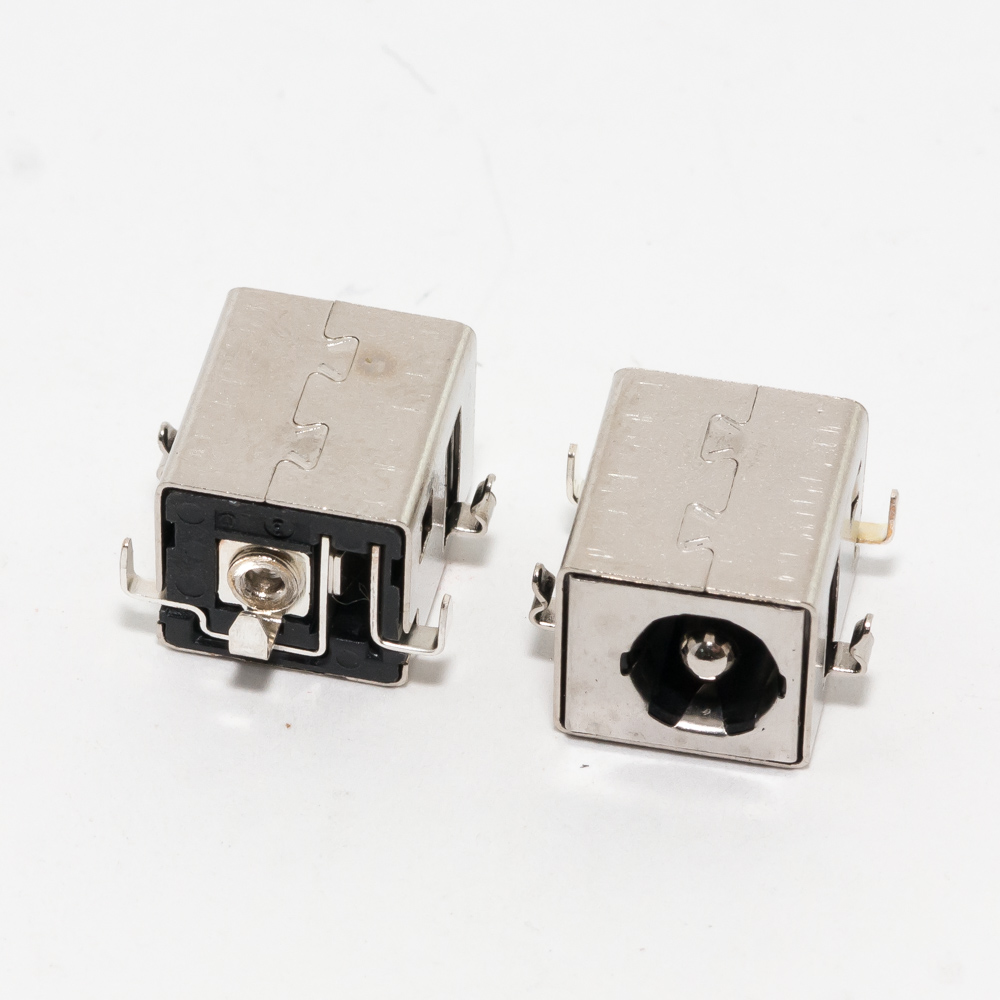

Разъем питания для Fujitsu-Siemens Amilo 1650 — это внешний разъем постоянного тока (DC Power Jack), который служит точкой подключения внешнего блока питания (адаптера) к материнской плате ноутбука. Он является слабым местом многих портативных компьютеров, так как подвергается механическим нагрузкам при частом подключении/отключении кабеля.

Основная проблема, с которой сталкиваются владельцы Amilo 1650, — это вырывание разъема с контактами с материнской платы. Это происходит из-за хрупкости крепления и неаккуратного обращения. При такой поломке часто требуется не просто замена самого гнезда, но и сложный ремонт (перепайка) материнской платы.

Технические характеристики

• Тип разъема: Гнездо (Jack), монтируемое на материнскую плату (Through-Hole или SMD в зависимости от производителя).
• Форма разъема: Цилиндрический.
• Размер (диаметр): Стандартный размер для Fujitsu-Siemens и многих других брендов того периода — 5.5 мм x 2.5 мм. Это наиболее вероятный и распространенный размер.
  • Примечание: В очень редких случаях или при неоригинальной замене может встречаться размер 5.5 мм x 2.1 мм, но для оригинального адаптера и разъема используется 2.5 мм.
• Полярность: Внешняя гильза разъема — отрицательный контакт (-), внутренний штырек — положительный контакт (+). Это стандартная полярность для большинства ноутбуков.
• Количество контактов: Чаще всего 3 контакта.
  • Два контакта — это "+" и "-" для подачи питания.
  • Третий контакт — это обычно контакт центрального штыря, который может использоваться для определения подключенного адаптера (с помощью резистора внутри БП) или как дополнительное крепление.
• Рабочее напряжение: Определяется блоком питания. Для Amilo 1650 это 19V.
• Рабочий ток: Рассчитан на ток, потребляемый ноутбуком (обычно до 4.7A для оригинального БП).

Парт номера (Part Numbers)

Прямой оригинальный партномер именно на этот разъем найти сложно, так как Fujitsu-Siemens не публиковала его как отдельную запчасть. Он обычно входил в состав узла материнской платы.

Однако, по отзывам мастеров и из базы данных компонентов, наиболее вероятные партномера и артикулы, под которые подходит этот разъем:

• JJ-000133 (очень распространенный номер в каталогах запчастей)
• DC-284 (условное обозначение по размеру 5.5x2.5mm с тремя контактами)
• J-124-03 (еще один популярный артикул у поставщиков)
• PJ-002A / PJ-002B (серия разъемов, которые часто используются как совместимые)

При поиске для покупки чаще всего используют описание: "DC Power Jack 5.5x2.5mm для Fujitsu-Siemens Amilo 1650". Продавцы запчастей для ноутбуков знают его по моделям ноутбуков.

Совместимые модели ноутбуков

Разъем с характеристиками 5.5x2.5mm является стандартным и использовался в огромном количестве ноутбуков не только Fujitsu-Siemens. Он подходит для многих моделей различных брендов.

Совместимые модели Fujitsu-Siemens:

• Amilo A1650 (прямое совпадение)
• Amilo 1650G
• Amilo A1645
• Amilo M7400
• Amilo M7400+
• Amilo M7430
• Amilo M7440
• Amilo M7450
• Amilo Pi 1505
• Amilo Pi 1536
• Amilo Pi 1556
• Fujitsu Siemens Esprimo Mobile V5505 (и другие модели Esprimo Mobile)
• Многие другие ноутбуки Fujitsu-Siemens серий Amilo D, Li, Pro, а также ранние Esprimo Mobile.

Совместимые модели других брендов: Разъем с такими же характеристиками использовался в:

• Некоторых ноутбуках Samsung (старые серии).
• Некоторых ноутбуках LG.
• Некоторых ноутбуках Toshiba (Satellite A100, A105 и др.).
• Некоторых ноутбуках Sony VAIO (старые модели).
• Множестве ноутбуков безымянных китайских производителей.

Важное замечание: Несмотря на электрическую и размерную совместимость разъема, ключевым фактором является его физическое исполнение (высота, расположение ножек, наличие пластиковых фиксаторов). При заказе обязательно сверяйте фотографию разъема с выпаянным из вашего ноутбука или ищите его по точному названию модели ноутбука.
