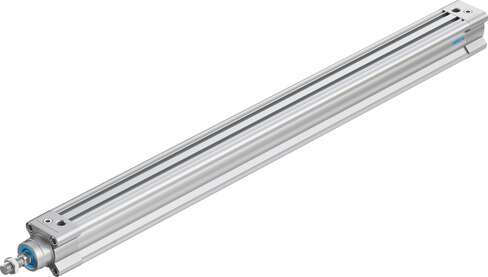

Пневмоцилиндр Festo DSBC-32-500-PPVA-N3

Пневматический цилиндр Festo DSBC-32-500-PPVA-N3

Описание:

Цилиндр Festo DSBC-32-500-PPVA-N3 – это компактный, высококачественный пневмоцилиндр двойного действия с диаметром поршня 32 мм и ходом 500 мм. Модель оснащена магнитным поршнем для взаимодействия с датчиками положения, что делает её пригодной для автоматизированных систем.

Конструкция выполнена из анодированного алюминия (корпус) и полиамида (крышки), что обеспечивает устойчивость к коррозии и износу. Цилиндр имеет демпфирование в конце хода, что снижает ударные нагрузки и увеличивает срок службы.

Применяется в промышленной автоматизации, машиностроении, упаковочных и обрабатывающих линиях.

Технические характеристики:

| Параметр | Значение | |------------------------------|----------| | Тип цилиндра | Двойного действия | | Диаметр поршня (D) | 32 мм | | Ход (S) | 500 мм | | Рабочее давление | 0,2–1,0 МПа (2–10 бар) | | Макс. скорость | 1,5 м/с | | Температурный диапазон | -20 °C … +80 °C | | Материал корпуса | Анодированный алюминий | | Материал штока | Нержавеющая сталь | | Уплотнения | Полиуретан (NBR) | | Демпфирование | Регулируемое (в конце хода) | | Магнитный поршень | Да (для датчиков положения) | | Присоединительная резьба | M5x0,8 (входные отверстия) | | Монтаж | Резьбовой (на штоке – M10x1,5) | | Стандарт защиты | IP65 |

Парт-номера и совместимые модели

Основной артикул:

• DSBC-32-500-PPVA-N3

Совместимые аксессуары:

• Крепежные элементы:
  • DIN-ISO 15552 крепление (опорные кронштейны)
  • MFH-5 (фланец передний)
  • MFT-5 (фланец задний)
• Датчики положения:
  • SME/SMT-8M (магниточувствительные датчики)
  • SEN-32 (бесконтактные датчики)
• Гидравлические демпферы (опционально):
  • DSBC-32-...-D (модели с усиленным демпфированием)

Аналогичные модели в серии DSBC:

• DSBC-32-250-PPVA-N3 (ход 250 мм)
• DSBC-32-1000-PPVA-N3 (ход 1000 мм)
• DSBC-40-500-PPVA-N3 (аналог с диаметром 40 мм)

Применение и особенности:

✔ Подходит для высокоскоростных и точных операций
✔ Совместим с большинством датчиков Festo
✔ Возможность использования в агрессивных средах (при установке дополнительных уплотнений)

Если требуется альтернативная модель (например, с другим ходом или диаметром), можно рассмотреть серии DNC, ADVU или CPX от Festo.
