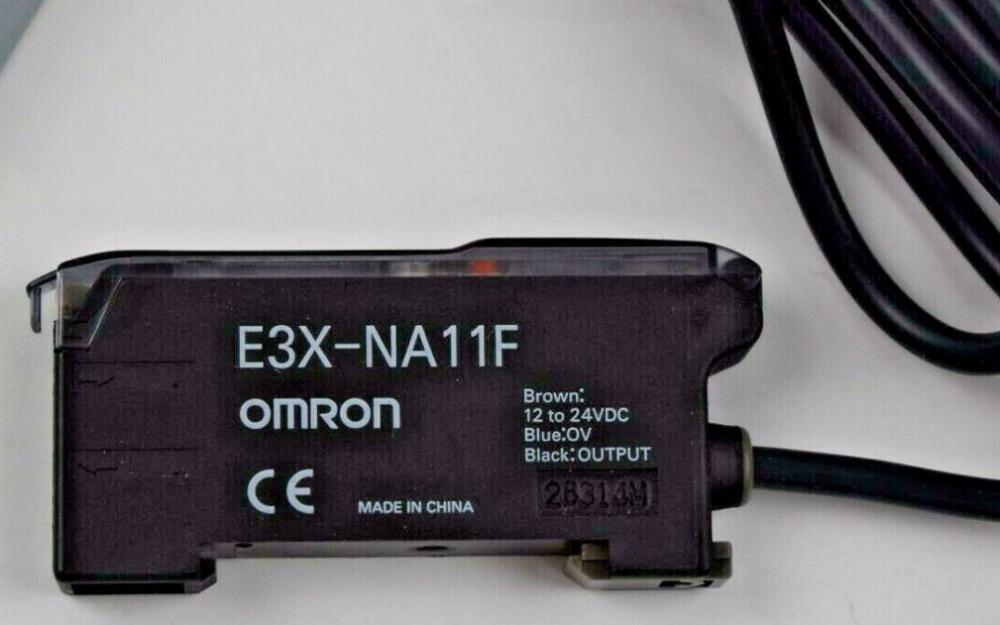

Опто-волоконный датчик E3X-NA11F

Описание оптоволоконного датчика E3X-NA11F

E3X-NA11F – это оптоволоконный усилитель от компании Omron, предназначенный для работы в сочетании с оптоволоконными кабелями. Он используется для обнаружения объектов в условиях ограниченного пространства, высокой точности или агрессивных сред, где традиционные датчики неприменимы.

Этот датчик относится к серии E3X-NA и отличается компактным размером, высокой чувствительностью и простотой настройки. Он подходит для применения в промышленной автоматизации, электронике, упаковочном оборудовании и других отраслях.

Технические характеристики E3X-NA11F

| Параметр | Значение | |-----------------------------|-------------| | Тип датчика | Оптоволоконный усилитель (приемник) | | Модель серии | E3X-NA | | Тип выхода | NPN (открытый коллектор) | | Напряжение питания | 12–24 В DC (±10%) | | Потребляемый ток | ≤ 40 мА | | Макс. ток нагрузки | 100 мА | | Рабочая температура | -25°C ~ +55°C | | Защита от переполюсовки | Да | | Индикация работы | Светодиод (зеленый – питание, красный – срабатывание) | | Клеммное подключение | Винтовые клеммы | | Степень защиты | IP50 | | Габариты (Ш × В × Г) | 12 × 40 × 18 мм |

Совместимые оптоволоконные кабели и датчики

E3X-NA11F работает с оптоволоконными кабелями Omron следующих серий:

• E32-T (стандартные датчики)
• E32-R (рефлекторные датчики)
• E32-D (диффузные датчики)

Парт-номера и аналогичные модели

Аналогичные усилители Omron:

• E3X-NA11 (базовая версия без защиты от обратной полярности)
• E3X-NA11H (версия с повышенной устойчивостью к помехам)
• E3X-DA11-S (цифровой дисплей для настройки)

Совместимые оптоволоконные головки (примеры):

• E32-T11 (стандартная, прямая передача)
• E32-R21 (рефлекторная, отражающий тип)
• E32-D21 (диффузная, рассеянное отражение)

Применение

• Контроль наличия мелких деталей (чипы, метизы)
• Обнаружение прозрачных объектов (стекло, пленка)
• Работа в агрессивных средах (химия, высокая температура)
• Применение в ограниченном пространстве

Датчик E3X-NA11F – надежное решение для задач, требующих высокой точности и устойчивости к внешним воздействиям.
