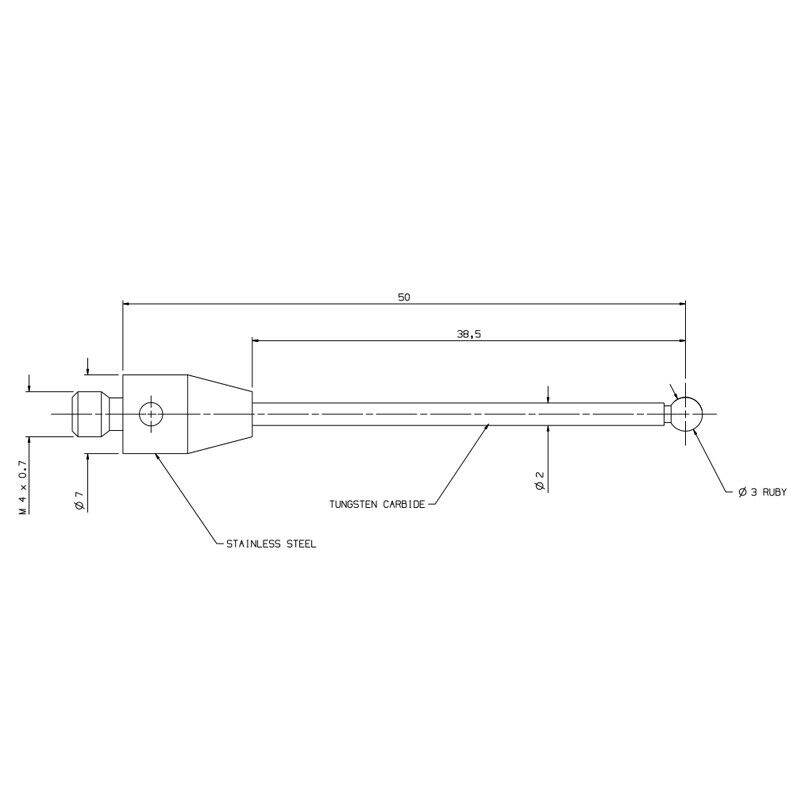

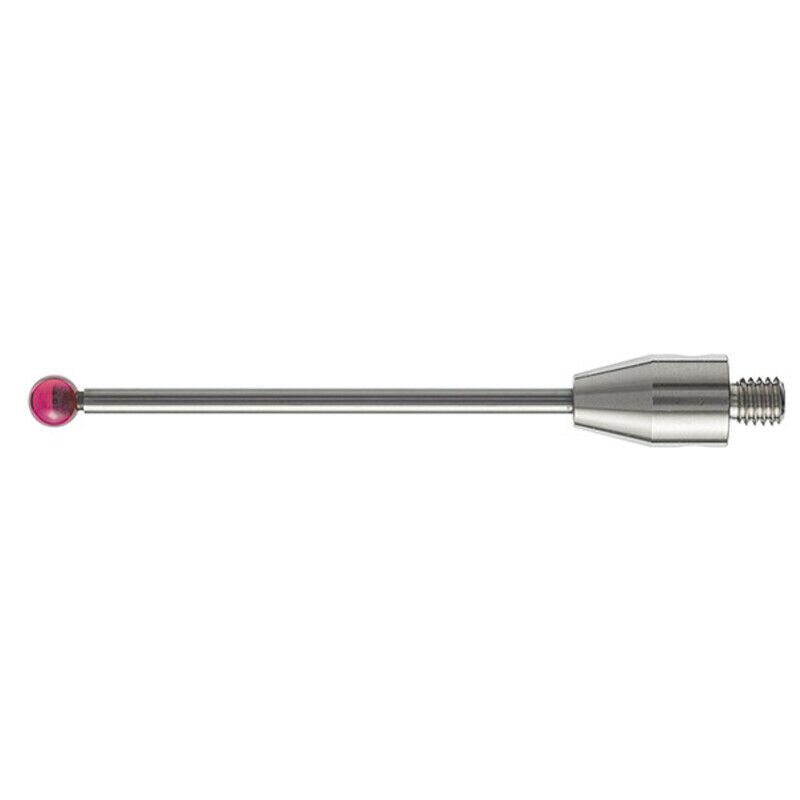

Контактный щуп A-5003-3680, M4 резьба, Ø3mm рубиновый шар, L50mm

Контактный щуп A-5003-3680 — это высокоточный измерительный инструмент, используемый в координатно-измерительных машинах (КИМ) и других прецизионных измерительных системах. Щуп оснащен сферическим наконечником из синтетического рубина диаметром 3 мм, что обеспечивает высокую износостойкость и точность измерений. Он предназначен для контактного измерения геометрических параметров деталей, особенно в условиях, где требуется высокая точность и долговечность.

Технические характеристики

• Тип щупа: Контактный.

• Диаметр наконечника (D): 3 мм.

• Материал наконечника: Синтетический рубин (высокая износостойкость и точность).

• Длина стержня (L): 50 мм.

• Материал стержня: Нержавеющая сталь или карбид вольфрама.

• Тип крепления: Резьба M4 (стандартное крепление для КИМ).

• Точность: Высокая (зависит от системы измерения, обычно в пределах микрометров).

• Рабочая температура: От +10°C до +40°C (рекомендуемые условия для точных измерений).

• Совместимость: Координатно-измерительные машины (КИМ) и другие прецизионные измерительные системы.

Парт номера

• Основной парт номер: A-5003-3680.

• Альтернативные парт номера:

  • A-5003-3680-C (керамический наконечник).

  • A-5003-3680-W (наконечник из карбида вольфрама).

  • A-5003-3680-S (укороченный стержень для специфических задач).

Совместимые модели

Контактный щуп A-5003-3680 M4 резьба, Ø3 мм рубиновый шар, L50 мм совместим с координатно-измерительными машинами (КИМ) и системами следующих производителей:

• Mitutoyo:

  • Серия CMM (координатно-измерительные машины).

• Zeiss:

  • Contura.

  • DuraMax.

  • Prismo.

• Hexagon Metrology:

  • Global S.

  • Leitz PMM.

• Другие системы:

  • Tesa Micro-Hite.

  • Wenzel CMM.

Применение

• Измерение геометрических параметров деталей в машиностроении.

• Контроль качества в автомобильной и аэрокосмической промышленности.

• Прецизионные измерения в инструментальном производстве.

• Использование в лабораториях и научных исследованиях.

Контактный щуп A-5003-3680 M4 резьба, Ø3 мм рубиновый шар, L50 мм — это надежный и точный инструмент для прецизионных измерений, обеспечивающий высокую повторяемость и стабильность результатов. Он подходит для использования в современных координатно-измерительных машинах и других системах контроля качества.
