Кабель для программирования SC09

Описание кабеля SC09

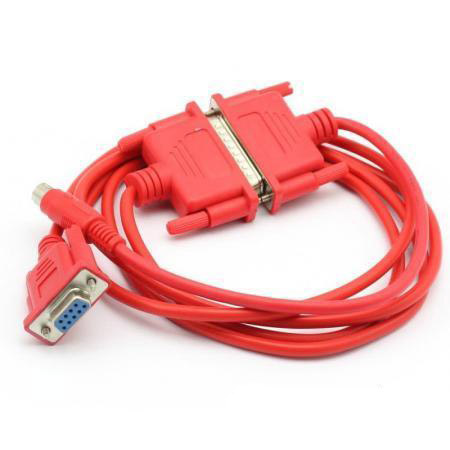

SC09 – это интерфейсный кабель для программирования и диагностики контроллеров Allen-Bradley (Rockwell Automation). Используется для подключения ПК или ноутбука к программируемым логическим контроллерам (ПЛК) SLC 500, MicroLogix и некоторым другим устройствам через последовательный порт (RS-232).

Кабель преобразует сигналы RS-232 в RS-485/RS-422, что позволяет работать с контроллерами, не имеющими прямого COM-порта.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Интерфейсы | RS-232 (DB9) ↔ RS-485/RS-422 |
| Скорость передачи | До 115.2 кбит/с |
| Длина кабеля | Около 3 метров (стандартная версия) |
| Напряжение питания | Не требует внешнего питания (питание от RS-232) |
| Поддерживаемые протоколы | DF1 (полный дуплекс, полудуплекс), DH-485 |
| Совместимые ОС | Windows XP/7/10 (требуются драйверы RSLinx Classic) |

Парт-номера и аналоги

• Оригинальный кабель Allen-Bradley:
  • 1747-CP3 (ранее SC09, сейчас снят с производства)
  • 1761-CBL-PM02 (альтернатива для MicroLogix)
• Аналоги от сторонних производителей:
  • ProSoft SC09
  • PLCCable SC09
  • Automation Direct SC09

Совместимые модели контроллеров

Кабель SC09 работает со следующими устройствами:

• SLC 500 (SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04, SLC 5/05)
• MicroLogix (1000, 1100, 1200, 1500)
• PLC-5 (некоторые модели с RS-232/RS-485)
• PanelView Standard (с последовательным портом)

Примечание: Для контроллеров CompactLogix и ControlLogix требуется кабель USB-1747-UIC (или Ethernet-подключение).

Подключение и использование

1. Подключите DB9 (RS-232) к COM-порту ПК.
2. Второй конец (вилка с 8 контактами) – к контроллеру.
3. В RSLinx Classic выберите драйвер "RS-232 DF1 devices".

Если у вас нет COM-порта, потребуется USB-COM адаптер (рекомендуется FTDI или Prolific).

Вывод

Кабель SC09 – это устаревшее, но всё ещё востребованное решение для работы с контроллерами Allen-Bradley старого поколения. В современных системах чаще используют USB или Ethernet-адаптеры, но SC09 остаётся полезным для обслуживания оборудования на производстве.

Если нужен аналог, ищите 1747-CP3 или совместимые версии от сторонних производителей.
