Кабель для программирования 1761-CBL-PM02 RS232 1000/1200/1500

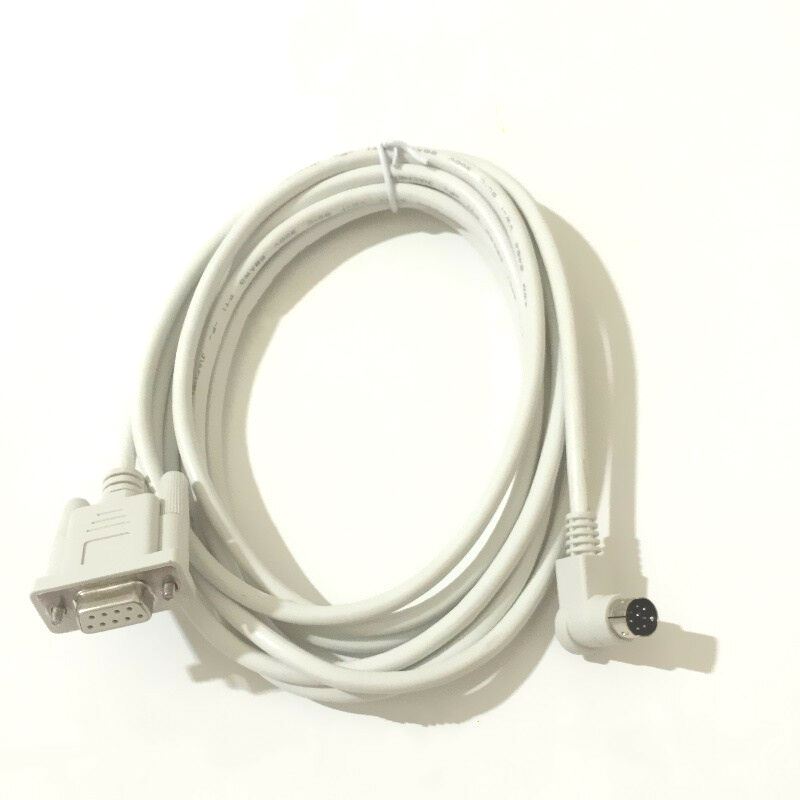

Описание кабеля 1761-CBL-PM02

Кабель 1761-CBL-PM02 предназначен для подключения устройств Allen-Bradley (Rockwell Automation) с интерфейсом RS-232 к программируемым контроллерам и другим совместимым устройствам. Он обеспечивает надежную передачу данных при настройке, программировании и диагностике оборудования.

Кабель поддерживает связь с контроллерами серии MicroLogix 1000, 1200, 1500 и другими совместимыми устройствами через RS-232 (DB9).

Технические характеристики

| Параметр | Значение | |------------------------------|--------------| | Тип интерфейса | RS-232 (DB9) | | Длина кабеля | 2,1 м (7 футов) | | Разъемы | DB9 (male) — к ПК / DB9 (female) — к устройству | | Совместимые ОС | Windows (XP, 7, 10, 11) | | Поддерживаемые протоколы | DF1, DH-485 (через преобразователи) | | Назначение | Программирование, конфигурация, диагностика |

Совместимые модели

Кабель 1761-CBL-PM02 совместим со следующими устройствами:

• Контроллеры:
  • MicroLogix 1000 (серия 1761)
  • MicroLogix 1200 (серия 1762)
  • MicroLogix 1500 (серия 1764)
• Периферийные устройства:
  • ПК с COM-портом или USB-RS232 адаптером
  • ПЛК с интерфейсом RS-232
  • Панели оператора (HMI) с поддержкой DF1

Альтернативные парт-номера и аналоги

• Оригинальные аналоги:
  • 1761-CBL-AS03 (альтернативный вариант для MicroLogix)
  • 1761-CBL-HM02 (для связи с панелями PanelView)
• Сторонние аналоги:
  • 9300-USBS (USB-версия с переходником)
  • CP3 USB RS232 (USB-кабель с эмуляцией COM-порта)

Применение

Кабель используется для:

• Загрузки/выгрузки программ в ПЛК
• Мониторинга работы контроллера
• Настройки параметров связи
• Обновления прошивок

Если у вас нет COM-порта на ПК, потребуется USB-RS232 адаптер (например, 9300-USBS или 1747-UIC для DH-485).

Для современных систем рекомендуется переход на USB-кабели (например, 1761-CBL-PM02 + адаптер или 2711P-RN6 для PanelView).
