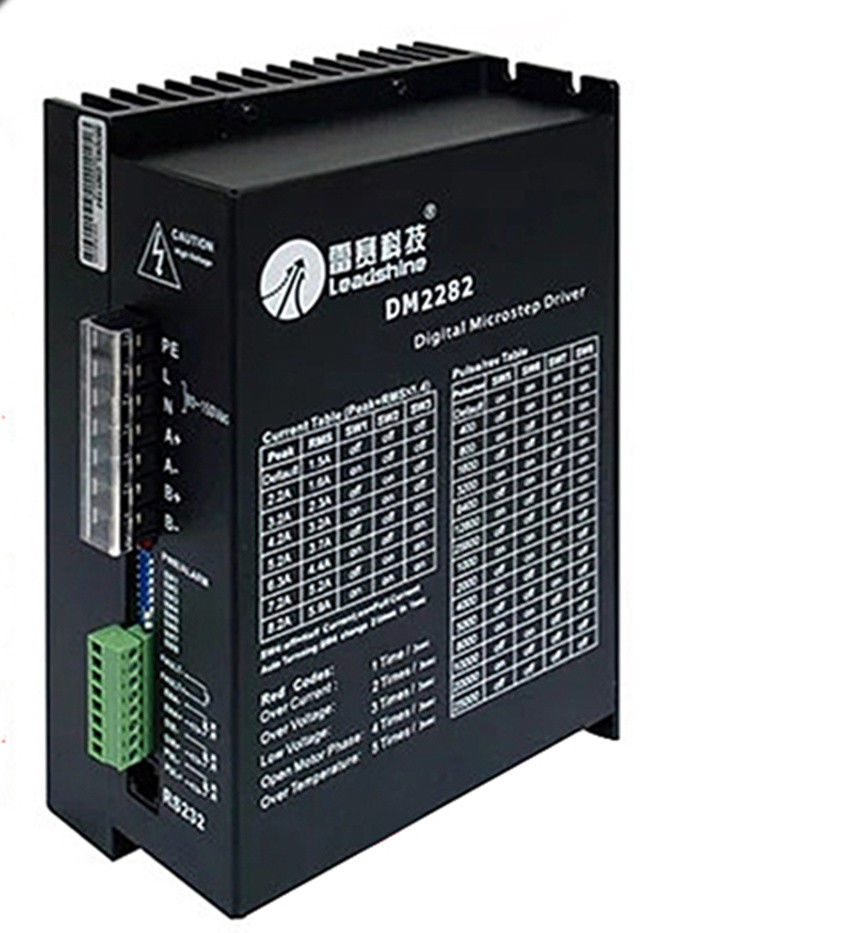

Драйвер шагового двигателя DM2282 Leadshine 80-220DCV

Описание драйвера шагового двигателя DM2282 Leadshine (80-220V DC)

DM2282 – это цифровой микрошаговый драйвер шагового двигателя с высокой точностью и производительностью. Он предназначен для управления двухфазными шаговыми двигателями с питанием от 80 до 220В постоянного тока. Драйвер оснащен современными алгоритмами управления, обеспечивающими плавное движение, низкий нагрев и высокую энергоэффективность.

Ключевые особенности:

• Высокое напряжение питания (80-220V DC) – подходит для мощных двигателей
• Ток до 8.2А (пиковый) – высокая производительность
• Микрошаг от 400 до 51200 шагов/оборот – плавное движение
• Цифровое управление с адаптивным алгоритмом подавления резонанса
• Защита от перегрузки, перегрева и короткого замыкания
• Поддержка различных режимов управления (Pulse/Direction, CW/CCW, AB-фаза)
• Компактный корпус с эффективным теплоотводом

Технические характеристики:

| Параметр | Значение |
|----------------------------|-------------|
| Напряжение питания (DC) | 80–220 В |
| Выходной ток (RMS) | До 5.8 А (на фазу) |
| Пиковый ток | До 8.2 А |
| Микрошаг | 400–51200 шаг/об |
| Защита | Перегрев, перегрузка, КЗ |
| Интерфейс управления | Pulse/Dir, CW/CCW, AB |
| Габариты (мм) | 135 × 84 × 40 |
| Вес | ~0.5 кг |

Совместимые модели шаговых двигателей:

Драйвер DM2282 совместим с большинством двухфазных биполярных шаговых двигателей с током до 5.8А RMS (8.2А пик.), например:

• Leadshine: 57HS, 86HS, 110HS серии
• NEMA 23: (например, 57BYGH, 23HS)
• NEMA 34: (например, 86BYGH, 34HS)
• Другие аналогичные двигатели с подходящими параметрами тока

Парт-номера и аналоги:

• DM2282 (основная модель)
• DM2282MA (модификация с дополнительными функциями)
• Аналоги от других производителей:
  • Leadshine: DM556, DM860H
  • Leadshine MX3660 (аналог с похожими характеристиками)
  • Geckodrive G203V (альтернатива для высоковольтных систем)

Применение:

• ЧПУ станки (фрезерные, гравировальные)
• 3D-принтеры промышленного класса
• Робототехника и автоматизация
• Текстильные и упаковочные машины

Драйвер DM2282 идеально подходит для задач, требующих высокой мощности и точности.
