Модуль аналоговых входов Delta DVP-04AD-S

Модуль аналоговых входов Delta DVP-04AD-S

Описание

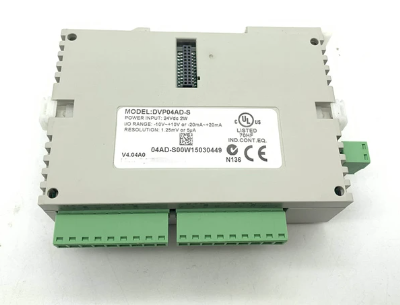

Модуль DVP-04AD-S от Delta Electronics предназначен для преобразования аналоговых сигналов в цифровые значения и их обработки в ПЛК-системах серии DVP. Этот модуль имеет 4 аналоговых входа с возможностью выбора типа сигнала: 0-10 В, 0-5 В, 0-20 мА или 4-20 мА. Он подходит для промышленных применений, где требуется точное измерение аналоговых параметров (температура, давление, уровень и т. д.).

Технические характеристики

| Параметр | Значение | |-----------------------------|-----------------------------------------------------------------------------| | Тип модуля | Аналоговый входной модуль | | Количество каналов | 4 аналоговых входа | | Разрешение | 12 бит (4096 точек) | | Диапазоны входных сигналов | - 0-10 В (входное сопротивление: 1 МОм)
- 0-5 В
- 0-20 мА (250 Ом)
- 4-20 мА (250 Ом) | | Точность | ±0.2% (при 25°C) | | Скорость преобразования | 15 мс/канал | | Гальваническая развязка | Нет (неизолированные входы) | | Напряжение питания | 24 В DC (±10%) | | Потребляемый ток | ≤50 мА | | Рабочая температура | 0°C ~ 55°C | | Совместимость | ПЛК серии Delta DVP (ES/EX/SS/SA/SX/SC/EH2/EH3/SV2) | | Размеры (Ш×В×Г) | 35 × 90 × 62 мм | | Вес | ~200 г |

Совместимые модели ПЛК Delta

Модуль DVP-04AD-S совместим с контроллерами серии DVP, включая:

• DVP-ES2
• DVP-EX2
• DVP-SS2
• DVP-SA2
• DVP-SX2
• DVP-SC
• DVP-EH3
• DVP-SV2

Парт-номера и аналоги

• DVP-04AD-S (основная модель)
• DVP-04AD (более старая версия, 12 бит)
• DVP-04AD-H2 (высокоскоростная версия, 16 бит)
• DVP-04AD-E2 (расширенный вариант с улучшенной точностью)

Применение

• Промышленная автоматизация
• Системы мониторинга (температура, давление, расход)
• Управление технологическими процессами
• SCADA-системы

Модуль прост в настройке и подключается к ПЛК через шину расширения. Поддерживается программирование в среде Delta ISPSoft и WPLSoft.

Если нужна более точная или изолированная версия, можно рассмотреть DVP-04AD-H2 (16 бит) или DVP-06XA-S (комбинированный аналоговый модуль).
