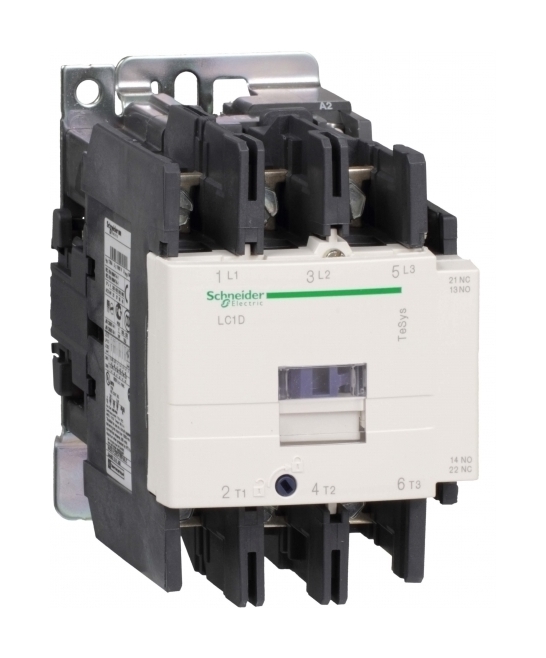

Контактор Schneider LC1D95F7C

Конечно, вот подробное описание контактора Schneider Electric LC1D95F7C.

Общее описание

Schneider Electric LC1D95F7C — это электромагнитный контактор серии TeSys D, предназначенный для коммутации мощных трехфазных нагрузок. Он является ключевым компонентом в системах управления электродвигателями, осветительными установками, нагревателями и другими силовыми цепями.

Этот контактор относится к категории AC-3 (управление асинхронными двигателями с короткозамкнутым ротором: пуск, остановка) на ток до 95 А при напряжении 400 В. Модель F7 в обозначении указывает на номинал по току (95А), а литера "C" означает, что катушка управления рассчитана на напряжение постоянного тока (DC).

Технические характеристики

• Серия: TeSys D
• Номинальный рабочий ток (Ie) для категории AC-3:
  • 95 А при 230 В перем. тока
  • 95 А при 400 В перем. тока
  • 75 А при 690 В перем. тока
• Номинальное напряжение питания: до 690 В перем. тока
• Количество и тип полюсов: 3 главных полюса (нормально-разомкнутых, NO)
• Катушка управления:
  • Тип напряжения: Постоянный ток (DC)
  • Номинальное напряжение катушки (Uc): 24 В пост. тока (Это наиболее распространенное исполнение для "C", но бывают и другие. Всегда проверяйте маркировку на самом контакторе!)
• Коммутационная износостойкость (механическая):
  • Без ремонтного обслуживания: 10 млн. циклов
  • С ремонтным обслуживанием: 20 млн. циклов
  • Электрическая износостойкость (AC-3): 1.5 млн. циклов
• Степень защиты: IP20 (защита от касания пальцами, без защиты от воды)
• Монтаж: На DIN-рейку 35 мм или на монтажную панель с помощью винтов
• Клеммы: Винтовые зажимы, рассчитанные на подключение проводов большого сечения
• Масса: Приблизительно 0.95 кг

Совместимые дополнительные модули (аксессуары)

Одним из ключевых преимуществ серии TeSys D является модульная конструкция, позволяющая набирать нужную конфигурацию.

• Вспомогательные контакты (приставки):
  • Любые приставки серии LAD: (например, LADN02 - 2NO, LADN11 - 1NO+1NC, LADN20 - 2NC). Монтируются сбоку на основной контактор.
• Тепловые реле перегрузки (для защиты двигателя):
  • Реле серии LRD: Подбираются по току двигателя. Для контактора на 95А подходят модели LRD35 (диапазон настройки 28-40А) и LRD53 (диапазон 50-70А). Для полной защиты рекомендуется использовать реле LRD95 (диапазон 80-100А) или LRD135 (диапазон 100-135А).
  • Электронные реле серии TESYS E: (например, LRDEN6...).
• Ограничители перенапряжения (для катушки):
  • Серия LA5-D (для катушек постоянного тока): например, LA5-D208. Защищают полупроводниковые элементы управления (ПЛК, частотные преобразователи) от выбросов ЭДС самоиндукции при отключении катушки.
• Механические блокировки:
  • Серия LADB2: Позволяют механически заблокировать два контактора между собой, чтобы предотвратить их одновременное включение (например, для реверса двигателя).

Парт номера (Reference Numbers / Артикулы)

Производитель часто использует разные артикулы для одного и того же устройства в зависимости от рынка или упаковки. Основной парт номер:

• LC1D95F7C — основной и самый распространенный код продукта.

Важное примечание: Напряжение катушки — это критически важный параметр. Модель LC1D95F7C чаще всего поставляется с катушкой на 24V DC. Однако возможны и другие исполнения. Полный артикул всегда включает код напряжения катушки после буквы "C". Обязательно проверяйте полную маркировку!

Примеры полных артикулов для разных напряжений катушки DC:

• LC1D95F7C 24 — катушка 24V DC
• LC1D95F7C 48 — катушка 48V DC
• LC1D95F7C 110 — катушка 110V DC

Также существуют артикулы для разных вариантов упаковки (одиночная, мультипак).

Совместимые модели (Аналоги от других брендов)

При поиске аналога важно сверять не только номинальный ток, но и все остальные параметры (напряжение катушки, категория применения и т.д.).

• ABB: A95-30-01* (где * — код напряжения катушки, например, 230
